（株）高砂製作所　ARH1000
Regulated AC Power Supply 備品修理記録
平成２８年１０月１４日
Ａ．　（株）高砂製作所　ＡＲＨ１０００　オークションにて購入
  • 同社のＡR５００ の１０Ａ版です。
    ＡＣ入力電圧を調整する形なので、入力と出力は非絶縁。

Ｓ．ＡＲＨ１０００ 仕様（カタログ・マニアルより）

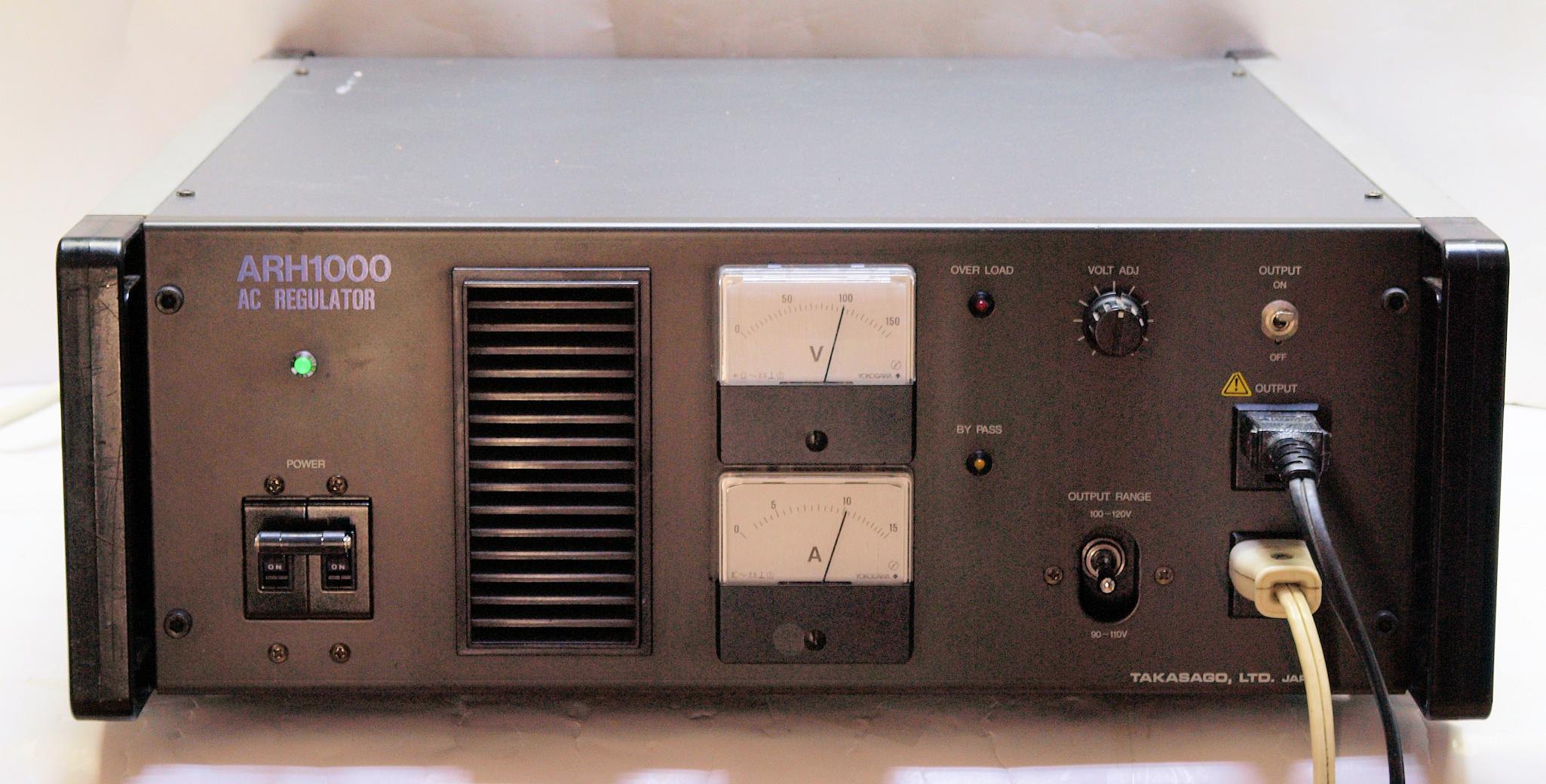

Ａ１．　前から見る。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　

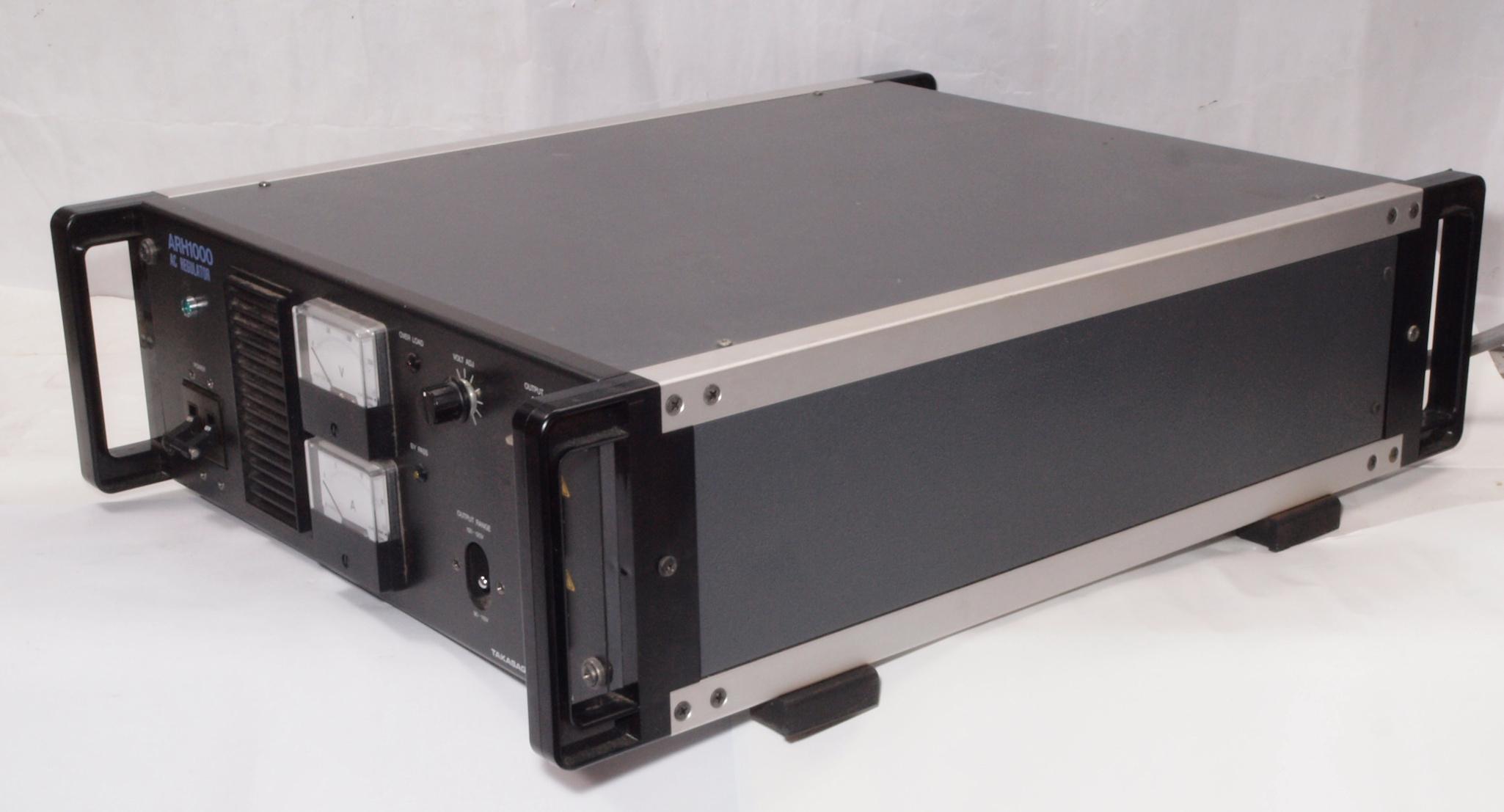

Ａ２．　前右から見る。

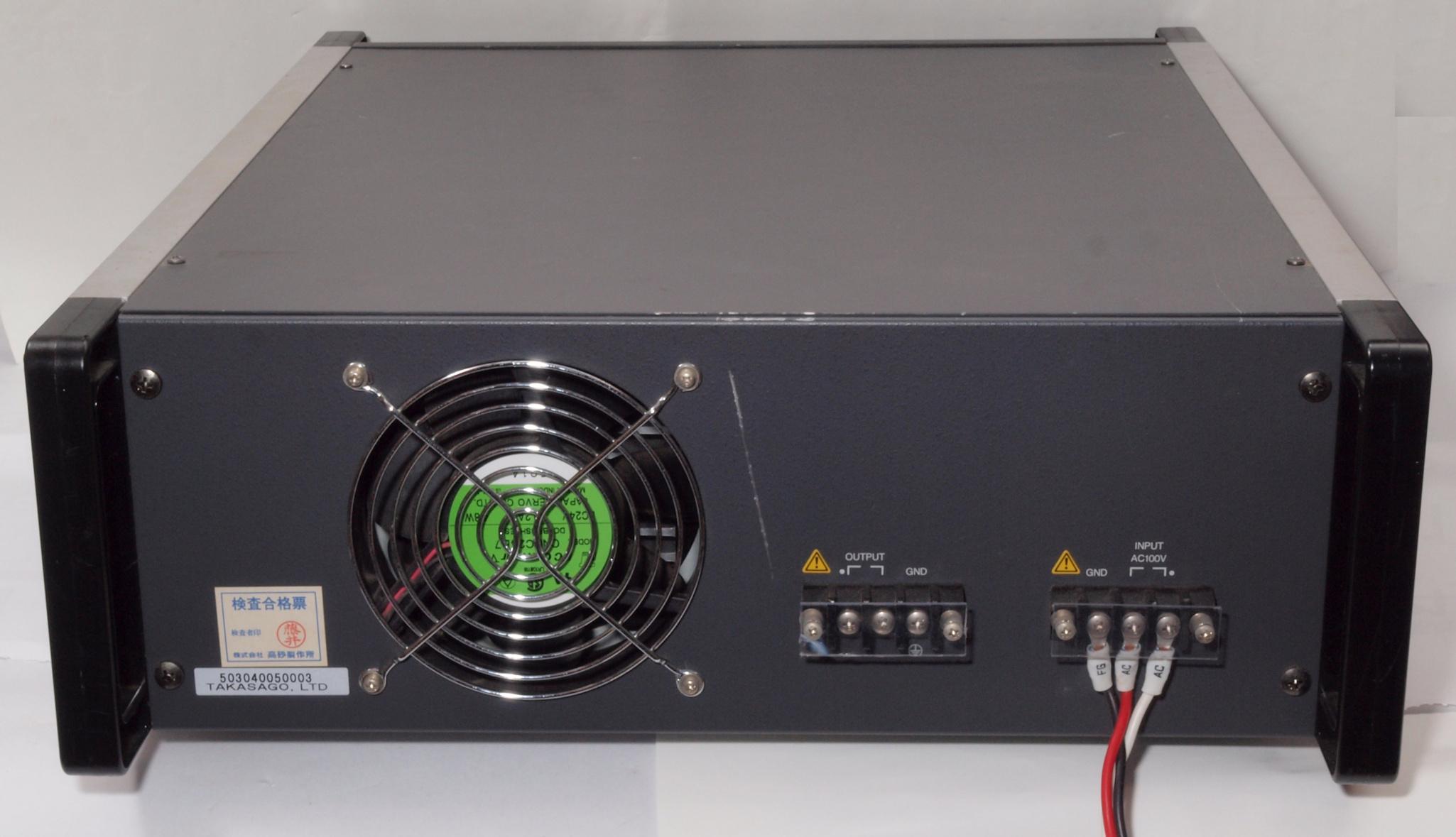

Ａ３．　後から見る。

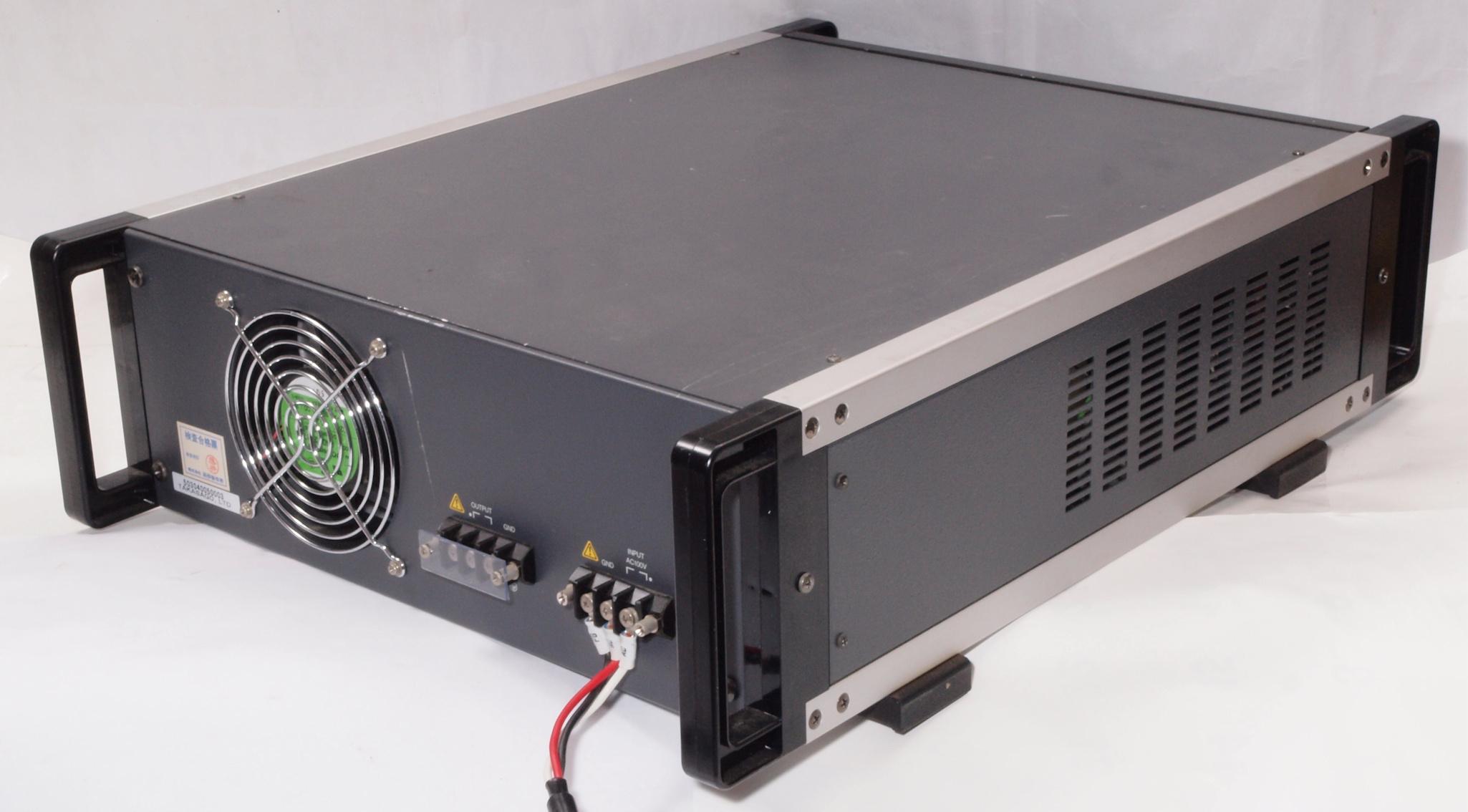

Ａ４．　後左から見る。

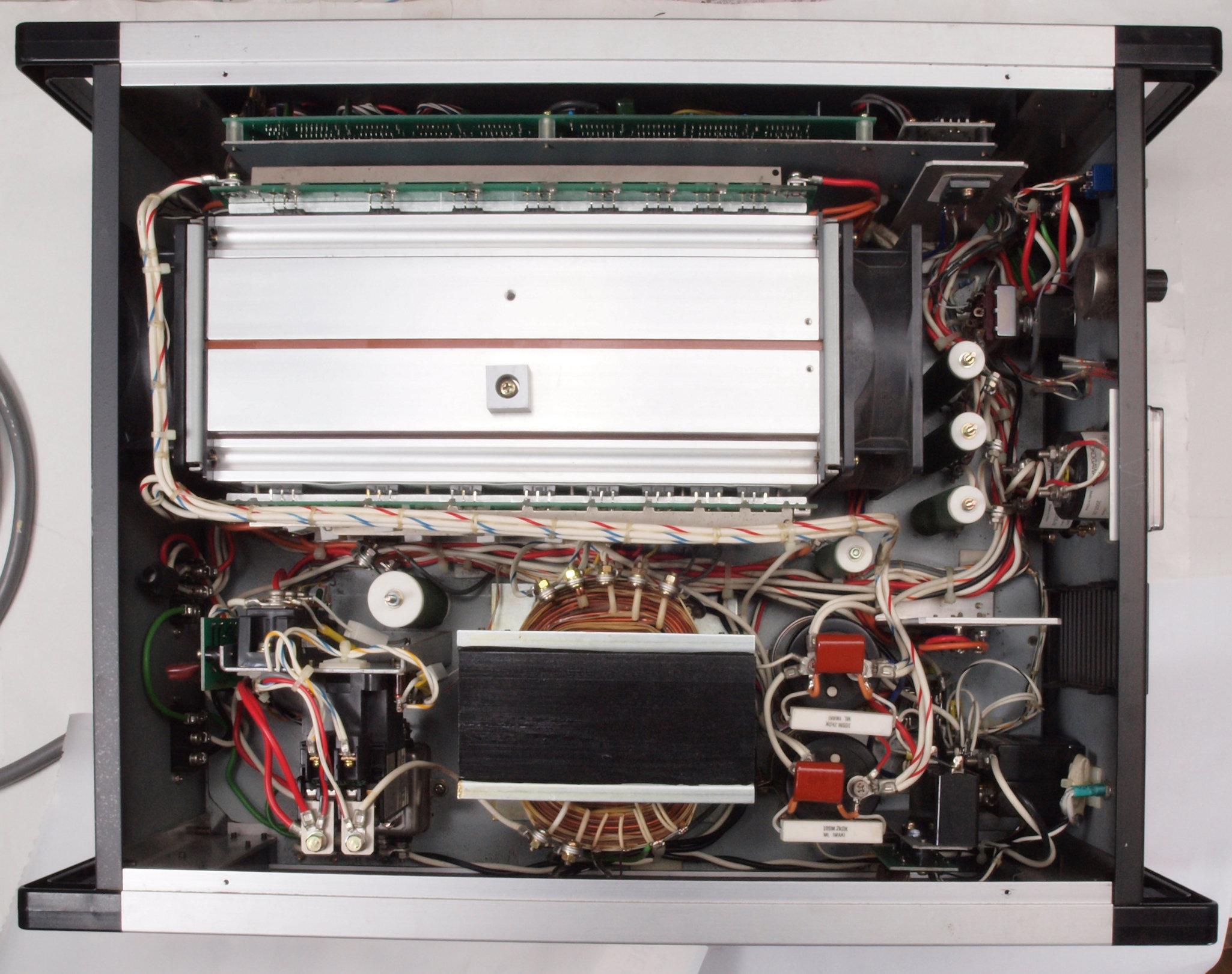

Ａ５．　上蓋を取り、上から見る。フイルムコンデンサー２個追加。
Ａ６．　１０Ａ出力試験。　この少し上でオーバーロードが表示される。
Ａ７．　取っ手が弱いので、補強する
Ｓ．　ＡＲＨ１０００ の仕様（カタログ・マニアルより）
型名 高速応答ラインレギュレーター　ＡＲＨ１０００
入力電源 電圧／周波数＝１００ＶＡＣ＋−１０％／４５〜６５Ｈｚ
最大電力（約）＝１．５ＫＶＡ
定格出力電圧 １００／１１０Ｖ(切換)
出力電流 １０Ａ
出力電力容量（ＶＡ） １ＫＷ、１．２ＫＷＡ．コンデンサーインプット
応答速度 ２００μＳＥＣ．．入力電圧の＋−１０％変動時
出力電圧可変範囲 定格出力電圧の１０％
出力電圧安定度 ＋−０．２％以下
出力電圧歪率 ０．５％以下
電力効率（ＴＨＤ） ７０％以上
指示計器 出力電圧計＝１５０Ｖ（整流計型）
出力電流計＝２５Ａ（可動鉄片型）
冷却方式 強制空冷
保護装置 電子式保護回路及びノーヒューズブレカーによる入力遮断
動作環境 温度（０〜４０度）、湿度（１０〜９０％）、凍結、結露、腐食性ガスが無い所
寸法本体(最大値) W=425(435)mm、H=147(165)mm、D＝500(580)mm
重量 27kg
ラックマウントアクセサリー MI-N
希望販売価格
　　　 　　　　　　　　arh1000-6
