ＳｏｕｎｄＣｒａｆｔ　ＳＡ−６００　修理記録
　　Ａｌｔｅｃ　９４４０Ａ　ユーザー　　　　　　　　　　　　　　　　２０１９／３／１８到着　　　　２０１９／１２／６完成
Ａ．　修理前の状況
  • Sound craftのSA-600というパワーアンプのオーバーオール修理をいしたく、 メールを送ります。
    現状音は出ておりますが、中を覗くと電源部のコンデンサーに液漏れが見られます。
    音は気に入っているので、できれば長期にわたって使用したく修理を考えております。


Ｔ．　修理前の測定

Ｂ．　原因
  • 電源ブロック電解コンデンサー液漏
    各部経年劣化。
    オーバーホール依頼。

Ｃ．　修理状況
Ｄ．　使用部品
  • 電源ブロック電解コンデンサー　　　　　　　　　　４本。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　３４個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　１個。
    制御リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　２個。
    ３Ｐインレット　　　　　　　　　　　　　　　　　　１個、　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ
    フイルムコンデンサー　　　　　　　　　　　　　４個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　　　　　　　　１００，０００円　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＳｏｕｎｄＣｒａｆｔ　ＳＡ−６００　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る。　「ＧＢ」Ｓｏｕｎｄ ｃｒａｆｔ　Ｊａｐａｎ　のシール有り。
Ａ１４．　点検中　後左から見る
Ａ１６．　点検中　上から見る
Ａ１７．　点検中　上蓋を外し、上から見る。前から見て右側＝Ｃｈａｎｎｅｌ−Ｂ、左側＝Ｃｈａｎｎｅｌ−Ａ。
Ａ１８．　点検中　上蓋を外し、上から見る。　電源ブロック電解コンデンサー４本とも液漏れ。
Ａ２１．　点検中　上＝手持の交換可能な、ブロック電解コンデンサー、１００００μＦ／９０ＷＶ。
　　　　　　　　　　　下＝付いているブロック電解コンデンサー、１５０００μＦ／７５ＷＶ。
Ａ２２．　点検中　手持のｎｉｃｈｉｃｏｎ製ブロック電解コンデンサー。　３００００μＦ／７１ＷＶ、耐圧不足。
Ａ２３．　点検中　手持の大きすぎる、ＯＮＫＹＯ製ブロック電解コンデンサー、３００００μＦ／９０ＷＶ。
Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下前左から見る
Ａ３３．　点検中　下後から見る
Ａ３４．　点検中　下後右から見る
Ａ３５．　点検中　下から見る
Ａ３６．　点検中　下から見る。　商標。
Ａ４１．　点検中　電源コード取付部、ＳＰ接続端子。
Ａ４２．　点検中　３Pインレット取付可能。
Ａ５１．　点検中　ＳＰ接続端子を交換可能。　左＝ＷＢＴ−０７３５、　右＝ＷＢＴ−０７３０。
Ａ６１．　点検中　入力VRを日本製VRに交換可能。
Ｔ．　修理前の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ０．　出力・歪み率測定・調整、ＡＣ１００Ｖ／５０Ｈｚで測定。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｔ１．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ、　２．８９％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ、　３．０７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

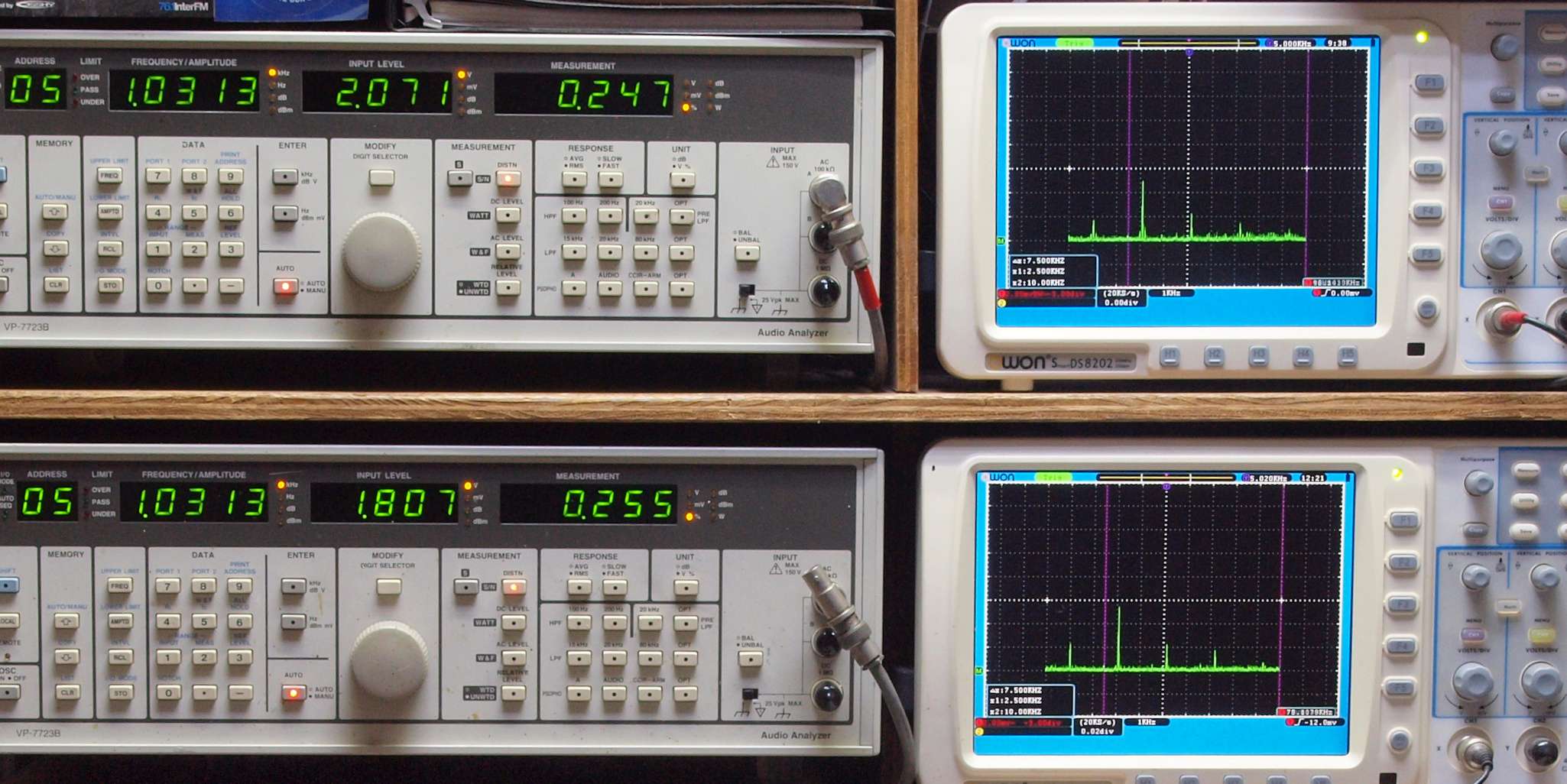

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２Ｖ＝０．５Ｗ、　０．２４７％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２Ｖ＝０．５Ｗ、　０．２５５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
　　　　　　　　　　　　出力を下げると歪みが改善されるので、電源ブロックコンデンンサーの劣化が原因。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　基板＋グロック電解コンデンサーを取り外したシャーシ。
Ｃ１１．　修理前　Ｒ側−ＡＭＰブロック。
Ｃ１１２．　修理中　Ｒ側−ＡＭＰブロック。　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ１１３．　修理後　Ｒ側−ＡＭＰブロック。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ１２．　修理後　Ｒ側−ＡＭＰブロック。　リレー２個、電解コンデンサ−１５個、半固定ＶＲ２個、ＯＰ−ＡＭＰ１個交換。
Ｃ１３．　完成Ｒ側−ＡＭＰブロック。　洗浄後防湿材を塗る。
Ｃ１４．　修理前　Ｒ側−ＡＭＰブロック裏。
Ｃ１５．　修理後　Ｒ側−ＡＭＰ部ブロック。
Ｃ１６．　完成Ｒ側−ＡＭＰ部ブロック裏。　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｒ側−終段基板
Ｃ２２．　修理後　Ｒ側−終段基板。
Ｃ２３．　完成Ｒ側−終段基板。　洗浄後防湿材を塗る。
Ｃ２４．　修理前　Ｒ側−終段基板、ＳＰ接続リレー。
Ｃ２５．　修理（交換）後　Ｒ側−終段基板、ＳＰ接続リレー。
Ｃ２６．　修理前　Ｒ側−終段基板裏。
Ｃ２６２．　修理中　Ｒ側−終段基板裏。ホットボンドが浮いている。
Ｃ２６３．　修理中　Ｒ側−終段基板裏。半田不良予備軍。
Ｃ２７．　修理（半田補正）後　Ｒ側−終段基板。　全ハンダやり直し、洗浄後。
Ｃ２８．　完成Ｒ側−終段基板。　防湿材を塗る。
Ｃ３１．　修理前　Ｒ側−入力＋ドライブＡＭＰ基板
Ｃ３２．　修理後　Ｒ側−入力＋ドライブＡＭＰ基板。
Ｃ３３．　完成Ｒ側−入力＋ドライブＡＭＰ基板。　洗浄後防湿材を塗る。
Ｃ３４．　修理前　Ｒ側−入力＋ドライブＡＭＰ基板裏。
Ｃ３５．　修理（半田補正）後　Ｒ側−入力＋ドライブＡＭＰ基板。　全ハンダやり直し、洗浄後。
Ｃ３６．　完成Ｒ側−入力ＡＭＰ＋ドライブ基板。　防湿材を塗る。
Ｃ４１．　修理前　Ｒ側−入力ＡＭＰ基板
Ｃ４４．　修理（半田補正）後　Ｒ側−入力ＡＭＰ基板。　全ハンダやり直す。
Ｃ５１．　修理前　Ｌ側−ＡＭＰブロック。
Ｃ５２．　修理後　Ｌ側−ＡＭＰブロック。　リレー１個、電解コンデンサ−１７個、半固定ＶＲ２個交換。
Ｃ５３．　完成Ｌ側−ＡＭＰブロック。　洗浄後防湿材を塗る。
Ｃ５４．　修理前　Ｌ側−ＡＭＰブロック裏。
Ｃ５５．　修理後　Ｌ側−ＡＭＰブロック裏。
Ｃ５６．　完成Ｌ側−ＡＭＰ部ブロック、　洗浄後防湿材を塗る。
Ｃ６１．　修理前　Ｌ側−終段基板
Ｃ６２．　修理後　Ｌ側−終段基板。
Ｃ６３．　完成Ｌ側−終段基板。　洗浄後防湿材を塗る。
Ｃ６４．　修理前　Ｌ側−終段基板、ＳＰ接続リレー。
Ｃ６５．　修理（交換）後　Ｌ側−終段基板、ＳＰ接続リレー。
Ｃ６６．　修理前　Ｌ側−終段基板裏。
Ｃ６７．　修理（半田補正）後　Ｌ側−終段基板。　全ハンダやり直し、洗浄後。
Ｃ６８．　完成Ｌ側−終段基板。　防湿材を塗る。
Ｃ７１．　修理前　Ｌ側−入力＋ドライブＡＭＰ基板
Ｃ７２．　修理後　Ｌ側−入力＋ドライブＡＭＰ基板。
Ｃ７３．　完成Ｌ側−入力＋ドライブＡＭＰ基板。　洗浄後防湿材を塗る。
Ｃ７４．　修理前　Ｌ側−入力＋ドライブＡＭＰ基板裏。
Ｃ７５．　修理（半田補正）後　Ｌ側−入力＋ドライブＡＭＰ基板。　全ハンダやり直し、洗浄後。
Ｃ７６．　完成Ｌ側−入力ＡＭＰ＋ドライブ基板。　防湿材を塗る。
Ｃ８１．　修理前　Ｌ側−入力ＡＭＰ基板
Ｃ８２．　修理（半田補正）後　Ｌ側−入力ＡＭＰ基板。　全ハンダやり直す。
Ｃ９１．　修理前　電源ブロック電解コンデンサー。
Ｃ９２．　修理後　電源ブロック電解コンデンサー。
Ｃ９３．　修理後　電源ブロック電解コンデンサー。　フイルムコンデンサー４個追加。
ＣＡ１．　修理前　動作表示ＬＥＤ基板。
ＣＡ２．　修理後　動作表示ＬＥＤ基板。　電解コンデンサー２個交換。
ＣＡ３．　修理前　動作表示ＬＥＤ基板裏。
ＣＡ４．　修理（半田補正）後　動作表示ＬＥＤ基板裏。　全ハンダやり直す
ＣＡ５．　完成動作表示ＬＥＤ基板裏。　洗浄後防湿材を塗る。
ＣＢ１．　修理前　電源コード取り付け。
ＣＢ２．　修理中　３Ｐインレット穴開け加工。
ＣＢ３．　修理後　３Ｐインレット取り付け。　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ
ＣＢ４．　修理後　３Ｐインレット裏側回り配線。　アースはしっかり取る。
ＣＣ１．　修理（交換）前　入力VR。
ＣＣ２．　修理（交換）後　入力VR。
ＣＣ３．　修理（交換）後　入力VR。　日本製は回転角度が１５度多い。
ＣＤ．　前パネル清掃中。　
ＣＥ１．　交換部品
ＣＥ２．　交換部品。　液漏れブロック電解コンデンサー。
ＣＥ３．　交換部品。　液漏れブロック電解コンデンサー。
ＣＦ１．　修理前　上から見る
ＣＦ２．　修理後　上から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．００９６３％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．００９５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．００９８％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．００９６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０１５２％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０１５１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０２０２％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０２００％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０５６％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０５５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０９９％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０９９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．１３７％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．１３７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ８．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ、　０．２１０％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ、　０．２０９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ９．完成　　２４時間エージング。　右は　Ｂ−１．　１６台目　ＵＣ−１
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　ＳｏｕｎｄＣｒａｆｔ　ＳＡ−６００　の仕様（マニアル・カタログより）
型式 ステレオパワーアンプ　ＳＡ−６００
出力 150W＋150W（8Ω）
外形寸法 幅480×高さ90×奥行480mm
重量 11kg
価格 1988年発売
