Ｓｏｎｙ　Ｅｓｐｒｉｔ　ＴＡ−Ｅ９００．　２台目修理記録

Ｓｏｎｙ TA-N7 TA-E900.2台目、Ｙamaha B3.3台目 B3.4台目、ＬＵＸＭＡＮ CL-36u.3台目 C-5000A、ＭicroＳeiki RX-2000 RY-2000ユーザー。 ２０２６／８／１９．到着　　　　　／．完成

A．　修理前の状況 オークションで購入。 出品者コメント。 ソニー・エスプリ・プリアンプTA-E900の出品です。 取扱説明書は探したけど見当たらなかったので本体のみとお考えください。 もし、出てきましたらお知らせします。 動作をしていた商品ですが、年代物の商品ですのでご理解の方をお願いします。 出来る範囲での清掃はしています。 画像に見られる様に細かい傷や汚れシミなどが見られます。 ノークレーム・ノーリターンで画像判断での ご理解の頂ける方のみ、入札をお願い致します。 オーバーホール修理依頼。 Ｂ．　原因・現状 ＭＣアンプ故障、配線固定の接着剤が基板銅箔を腐蝕。 経年変化による各部劣化。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 １部フイルムコンデンサー交換・追加。 制御リレー交換。 ＳＷカム調整。 電源コードを３Ｐインレット取付に交換。 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　　　個。 制御リレー　　　　　　　　　　　　　　　　　　　　　　４個。 ３Pインレットに交換。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。　１個 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓｏｎｙ／Ｅｓｐｒｉｔ　ＴＡ−Ｅ９００　の仕様（マニアル・カタログより）

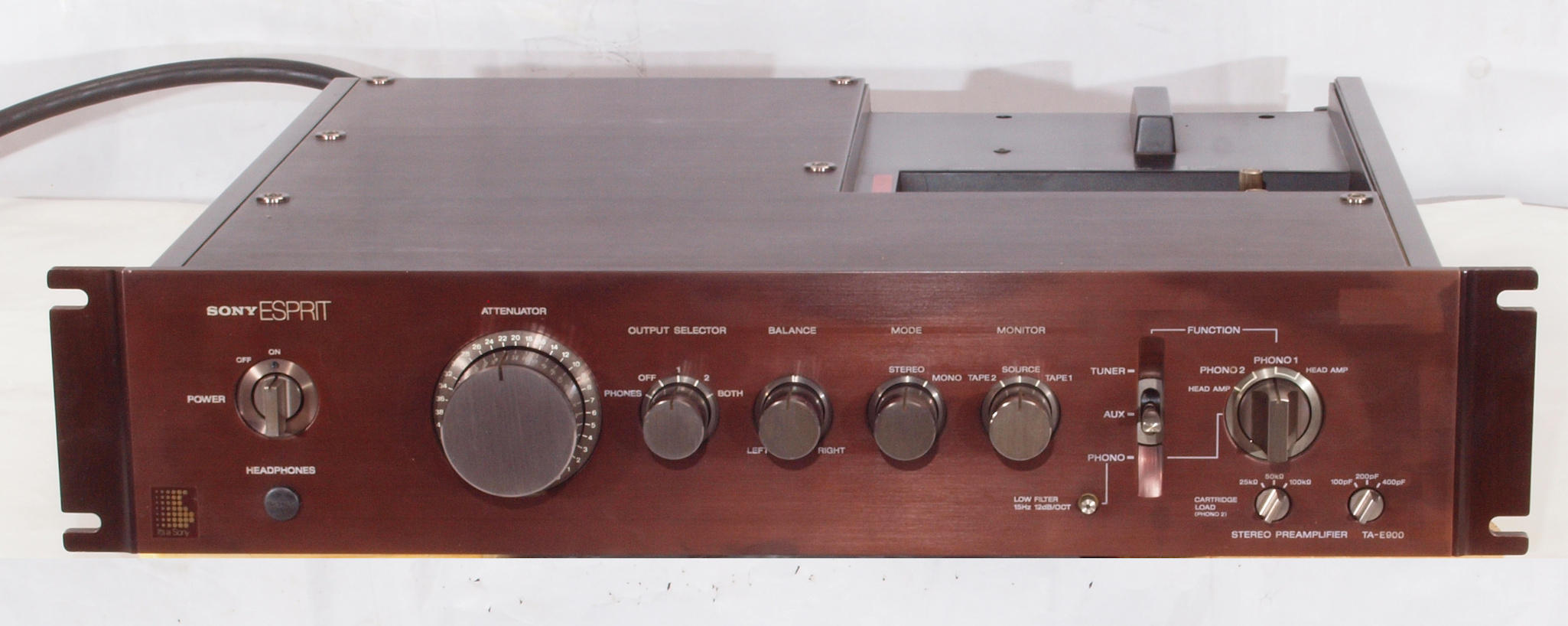

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

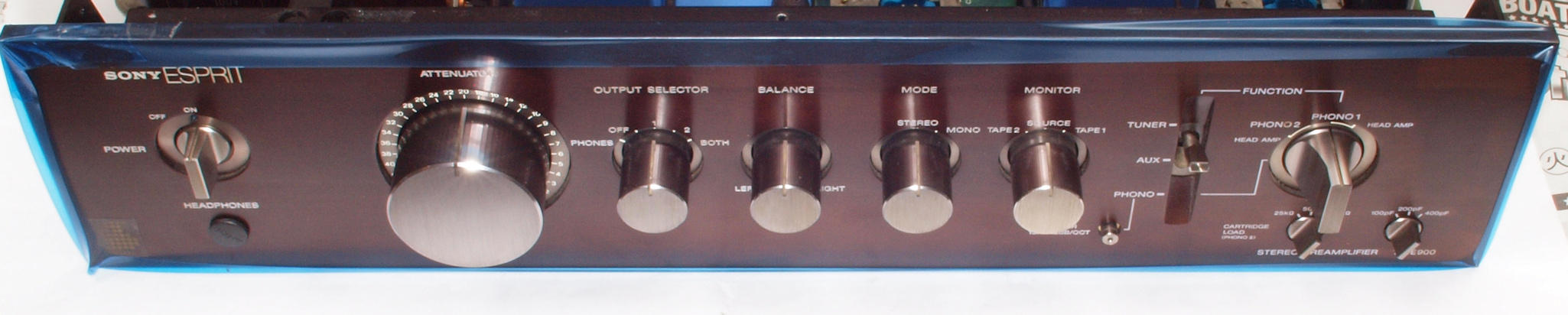

Ａ１１２．　点検中　前から見る、ツマミは綺麗。

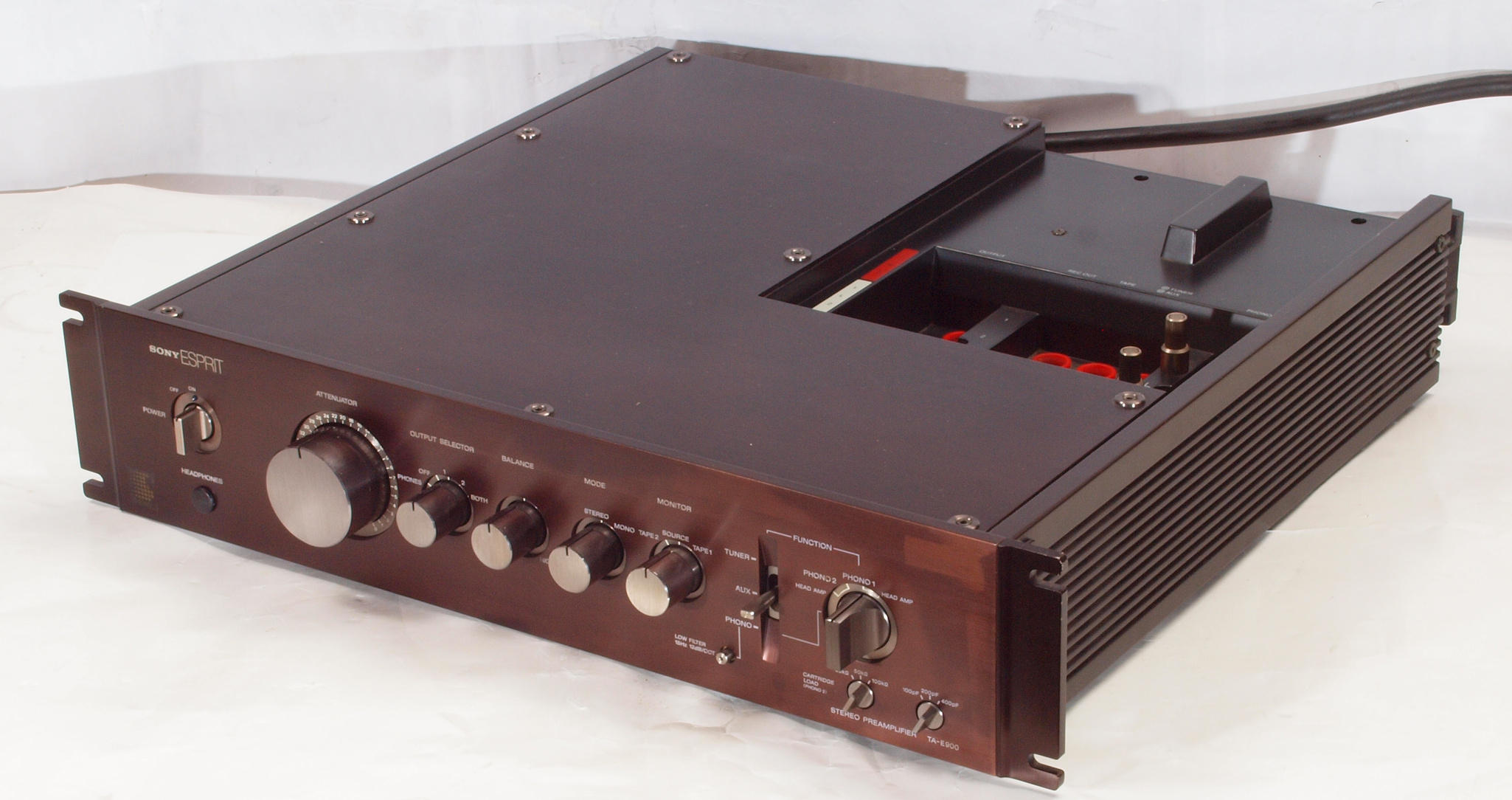

Ａ１２．　点検中　前右から見る。

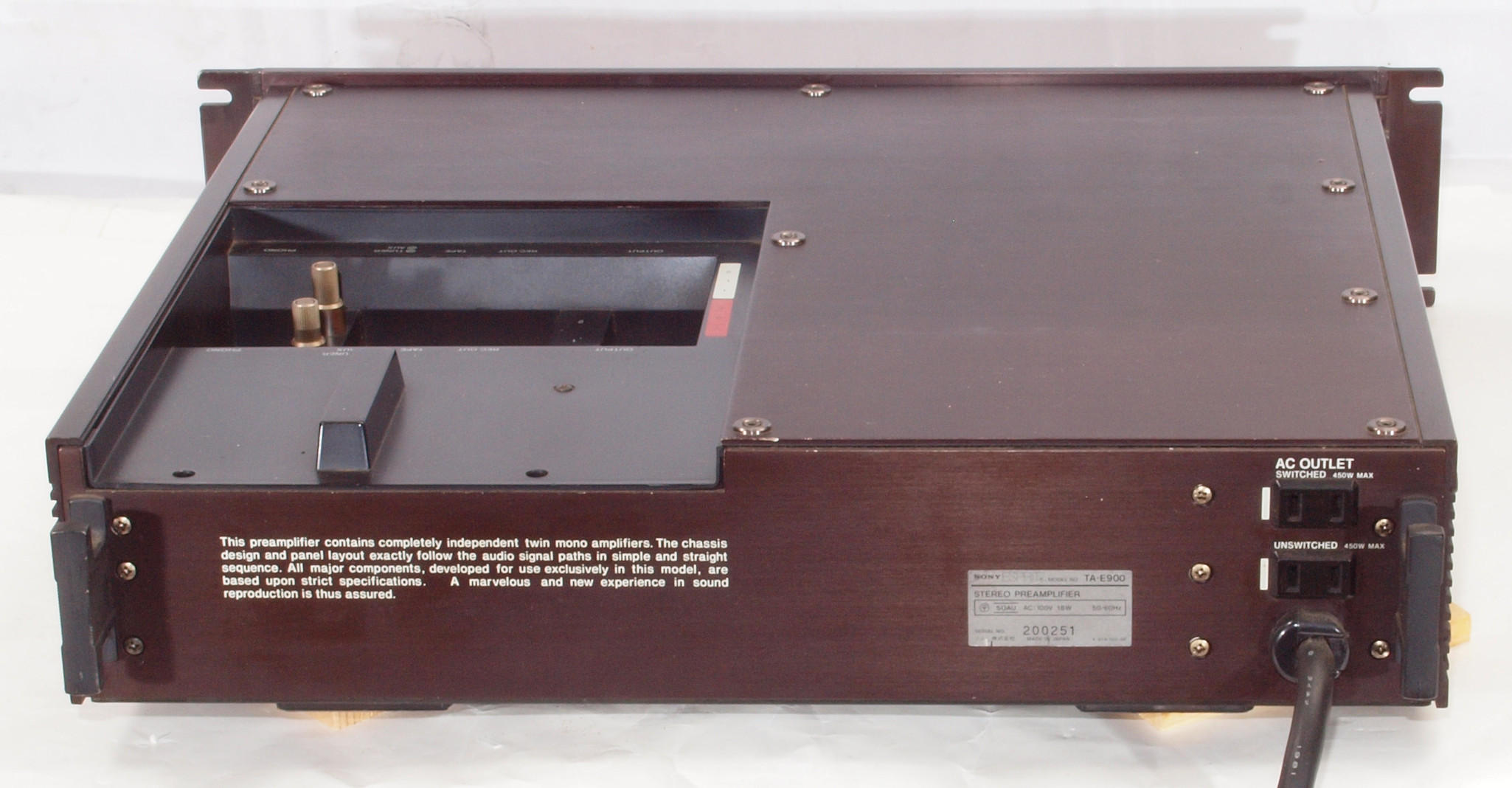

Ａ１３．　点検中　後から見る。

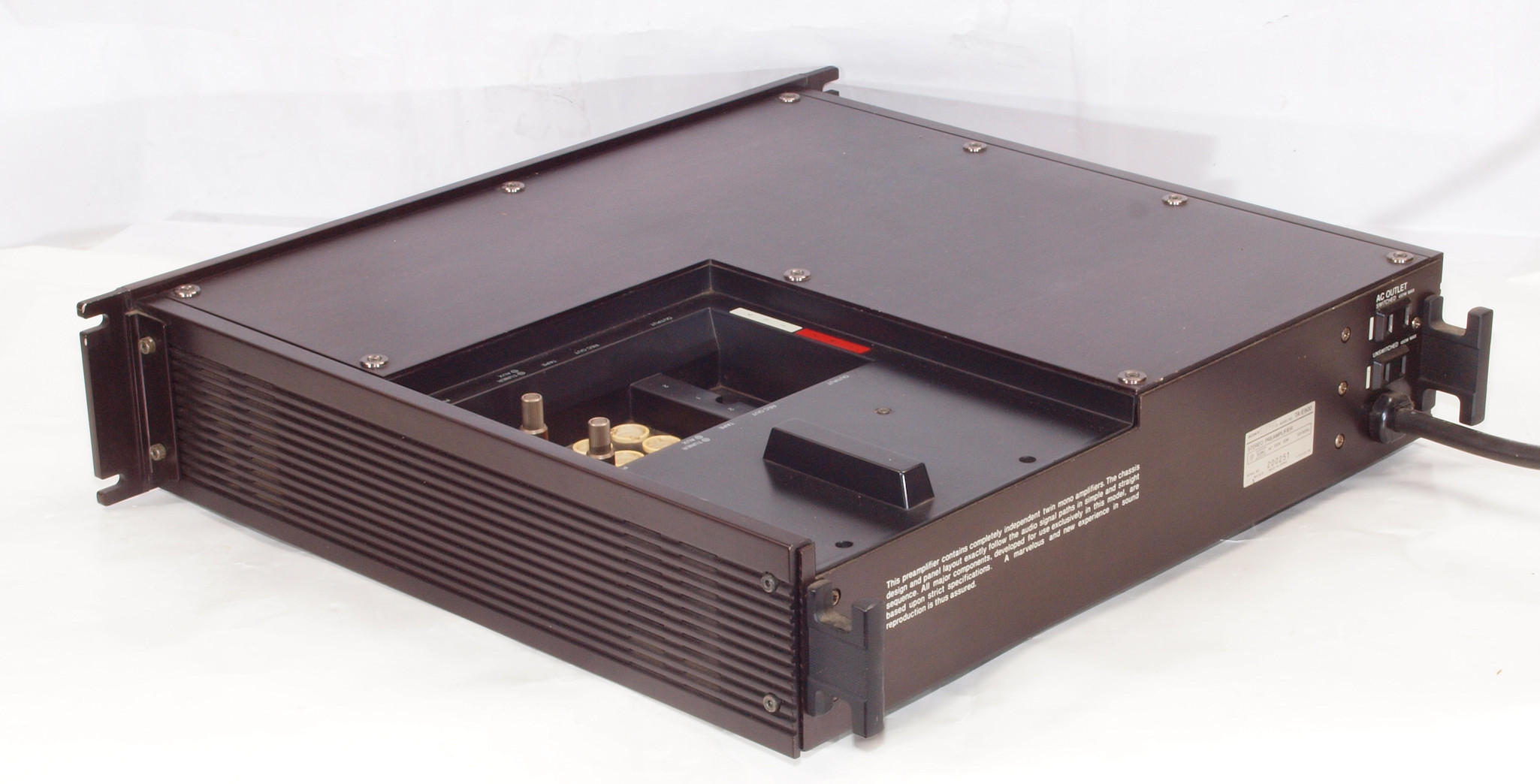

Ａ１４．　点検中　後左から見る。

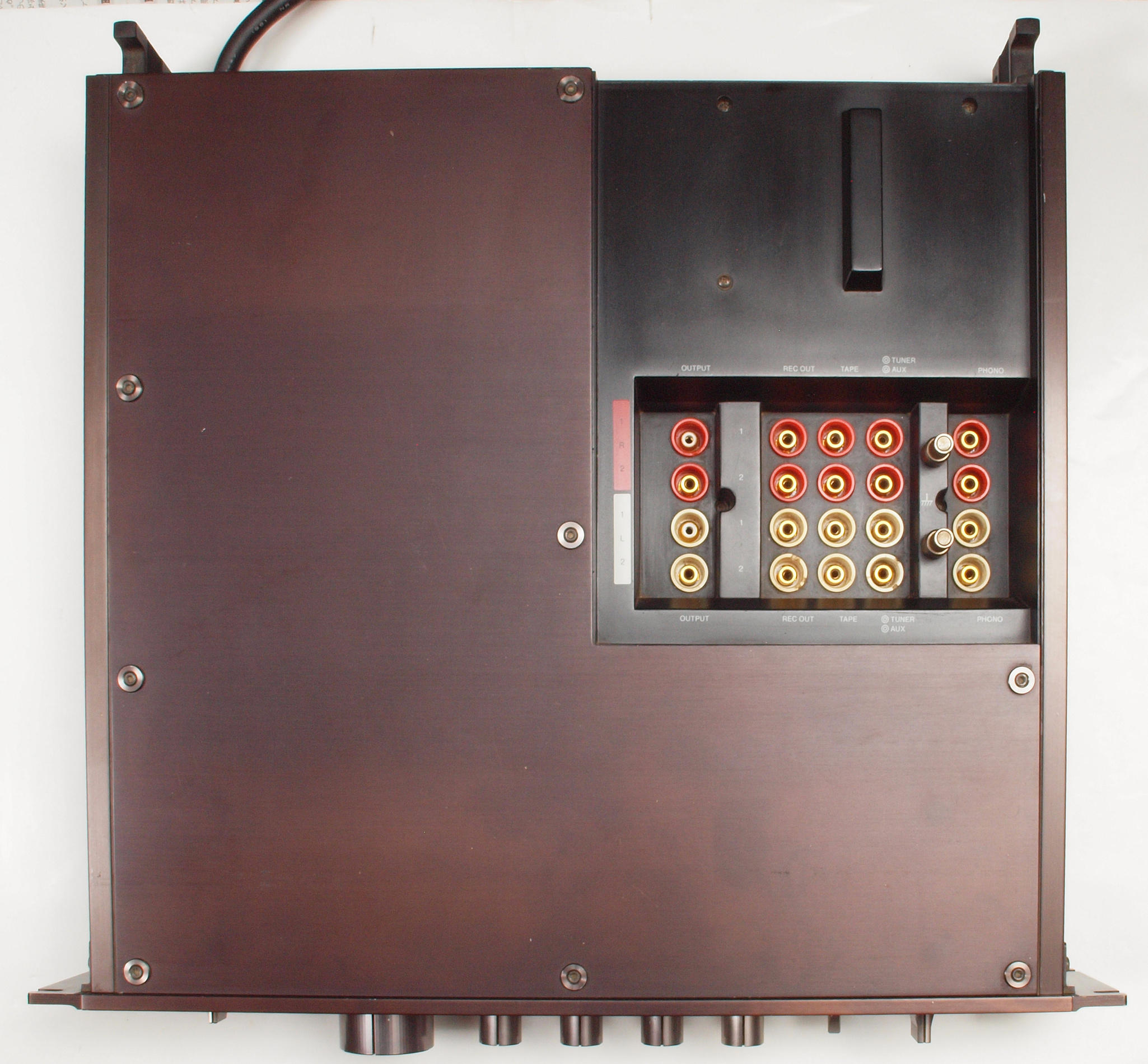

Ａ２１．　点検中　上から見る。

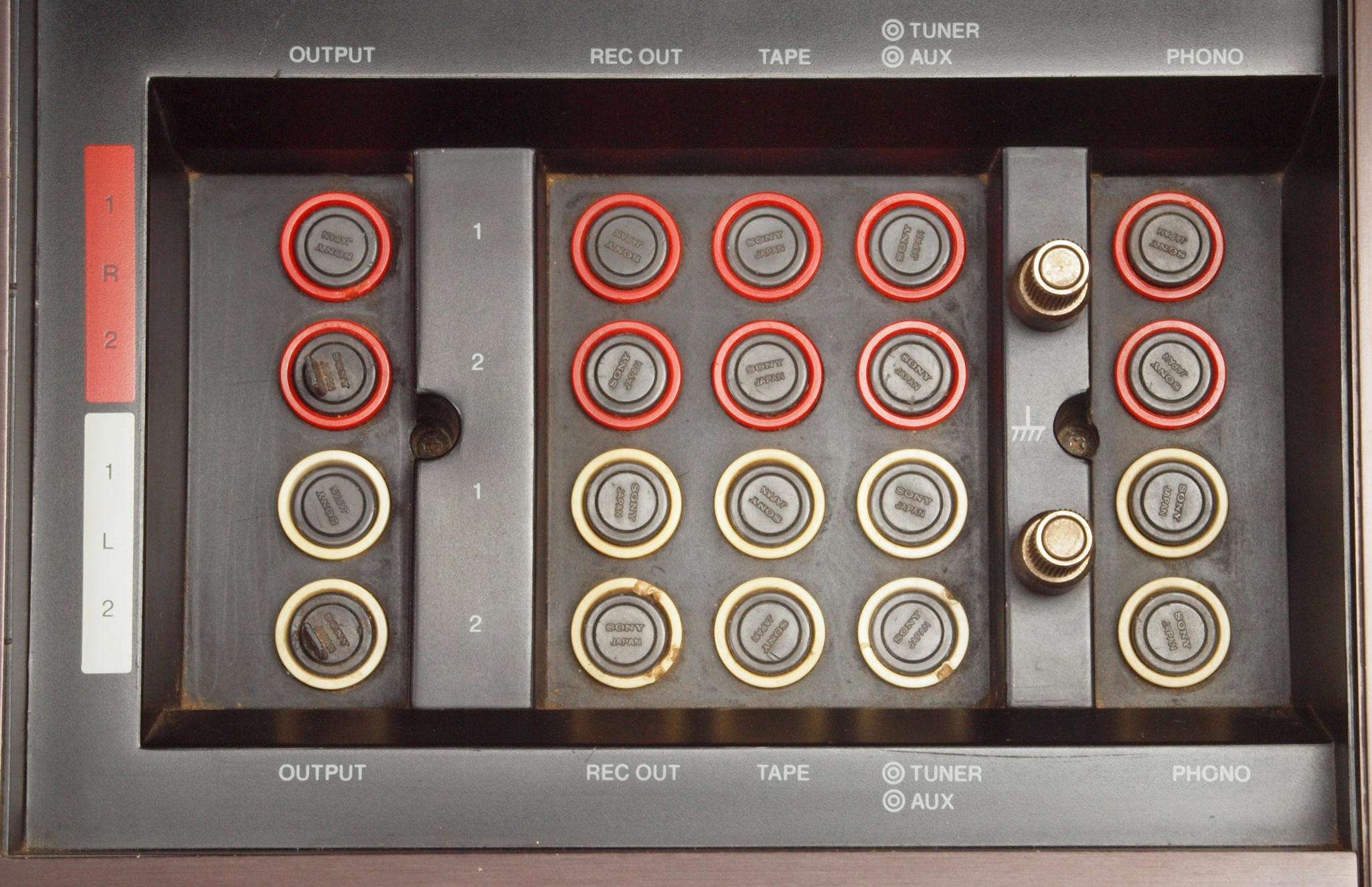

Ａ２２．　点検中　上から見る、入出力ＲＣＡ端子郡。

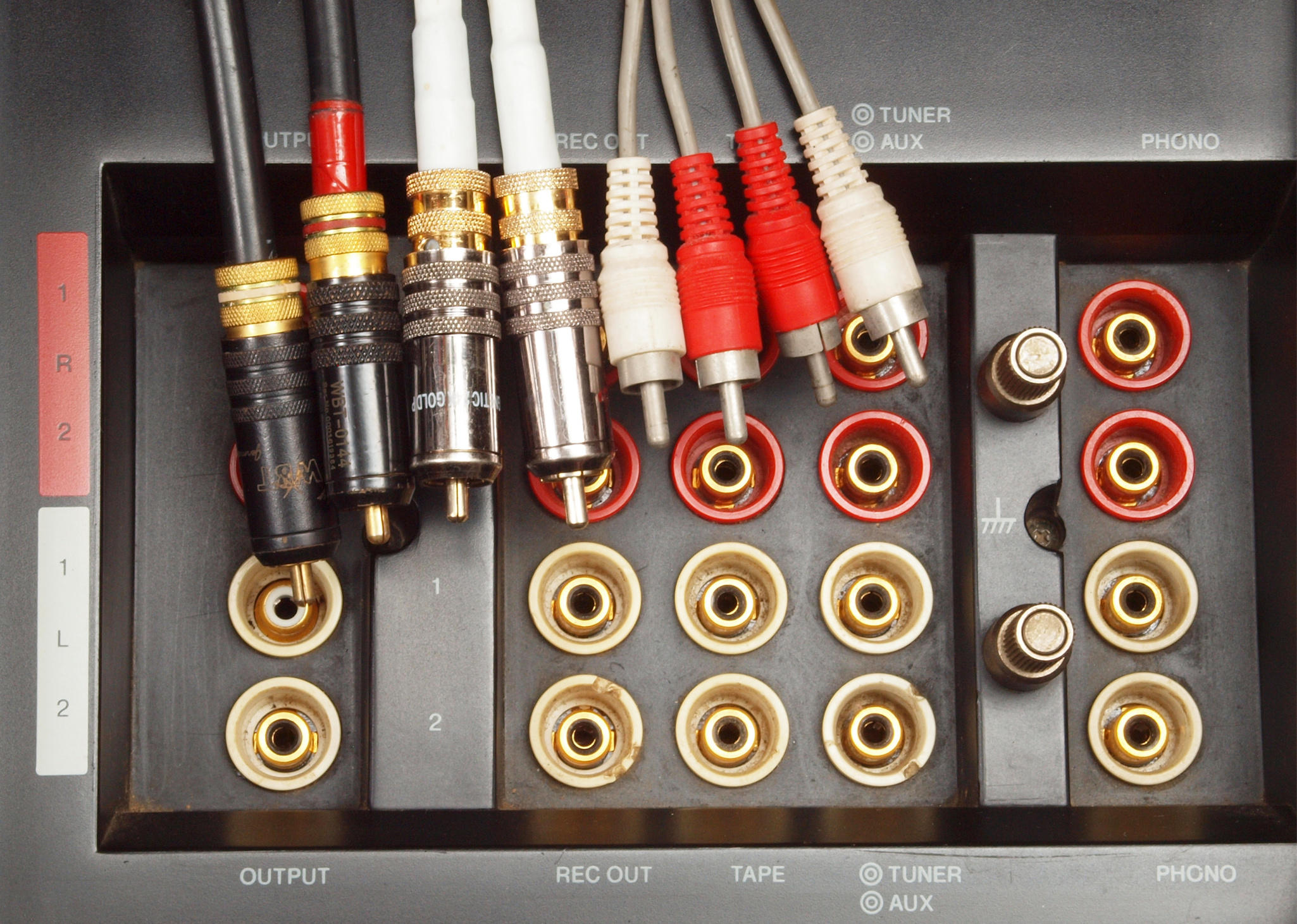

Ａ２３．　点検中　上から見る、入出力ＲＣＡ端子郡。　ＷＢＴ　ＲＣＡプラグは外側スリーブを外さないと挿入出来ない。

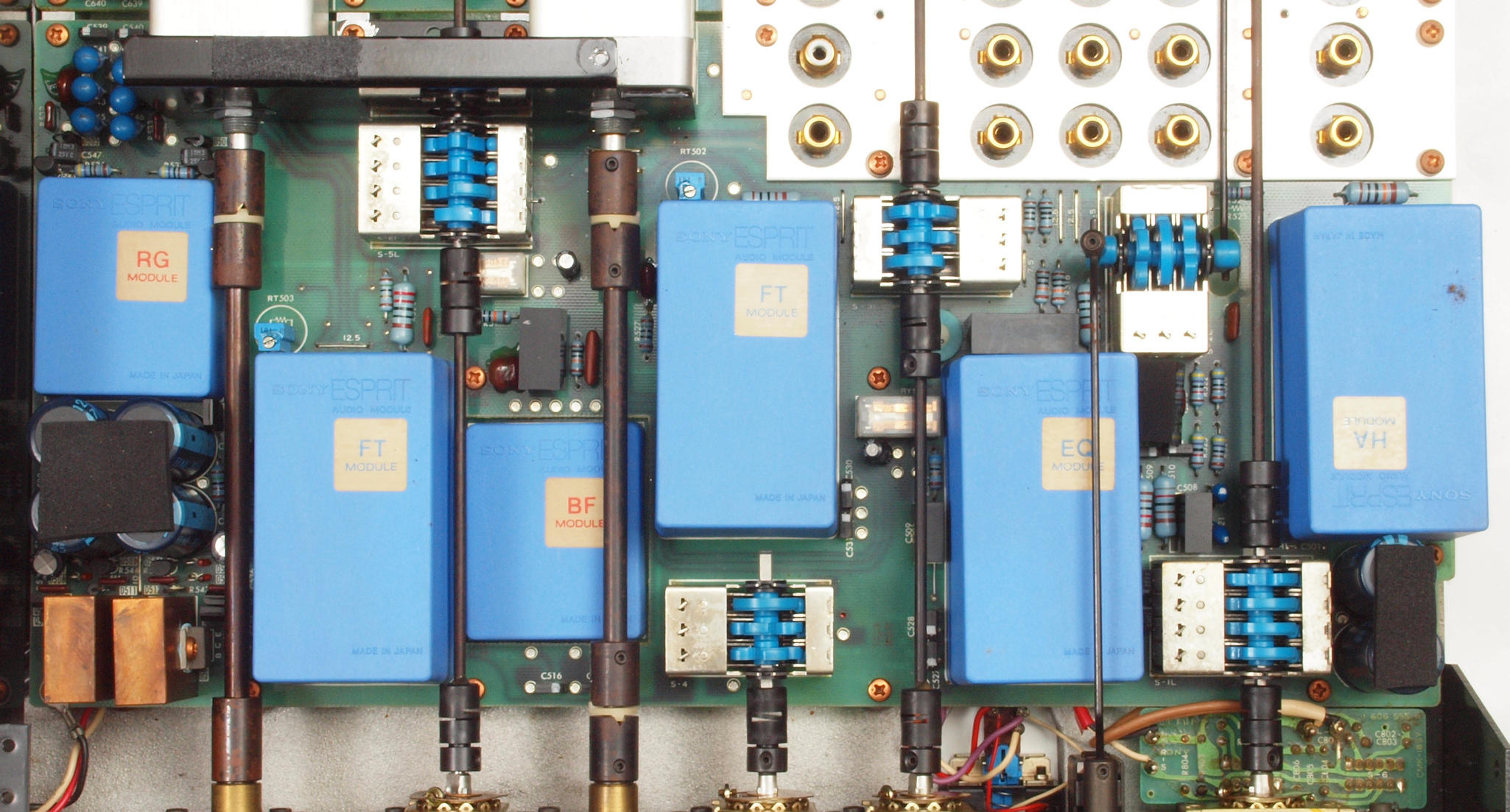

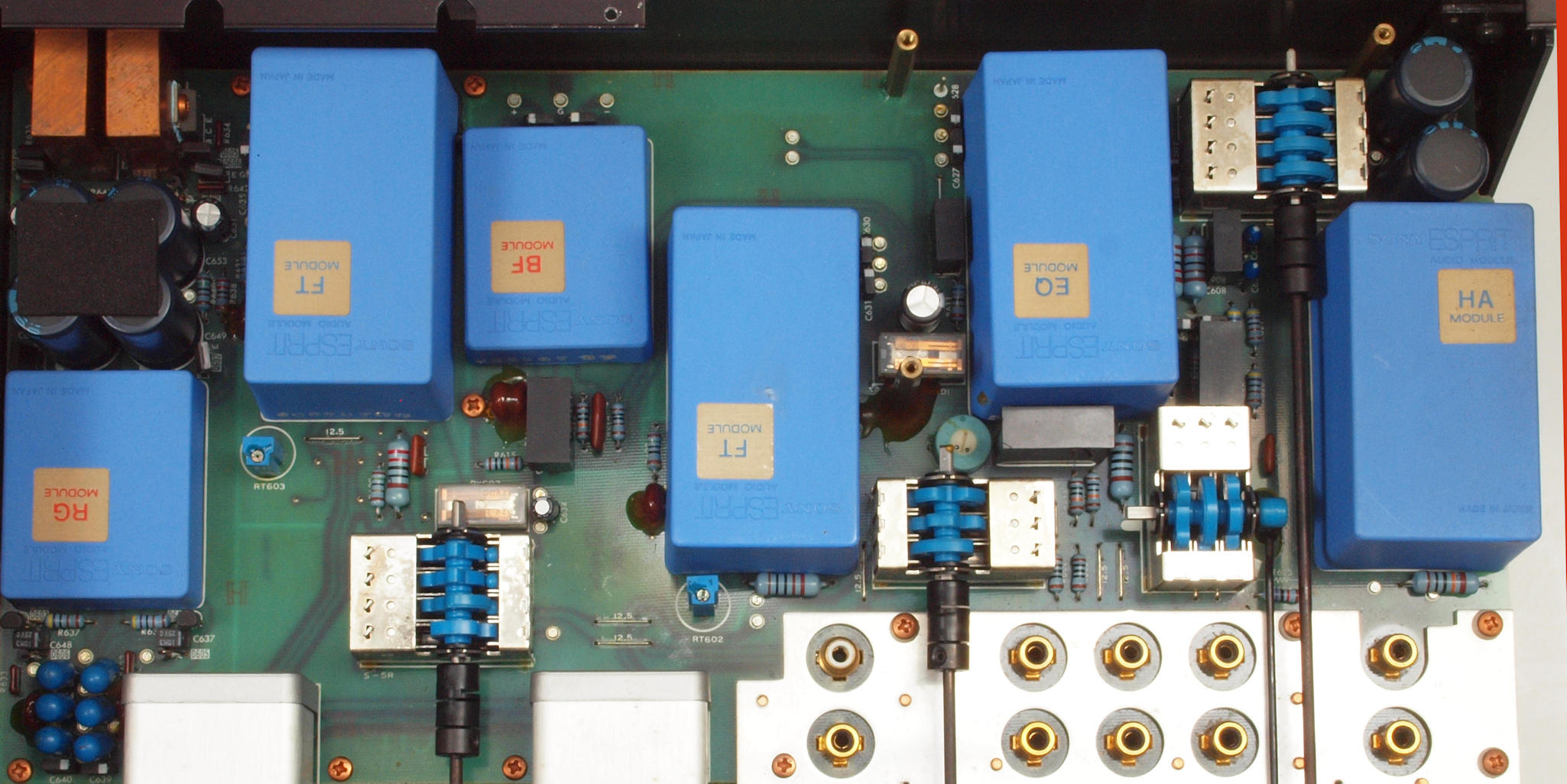

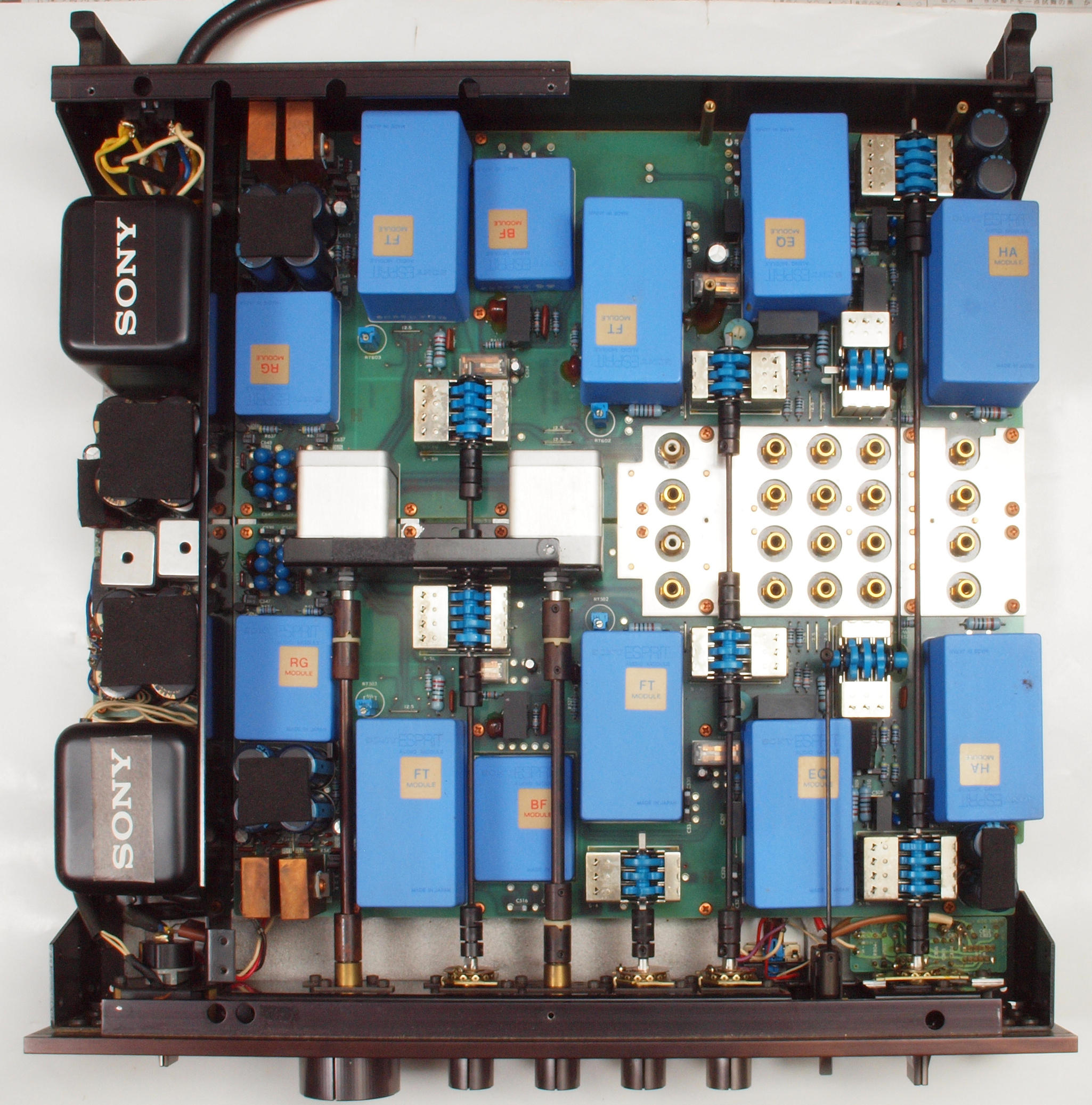

Ａ２３．　点検中　上蓋を取り、上から見る。

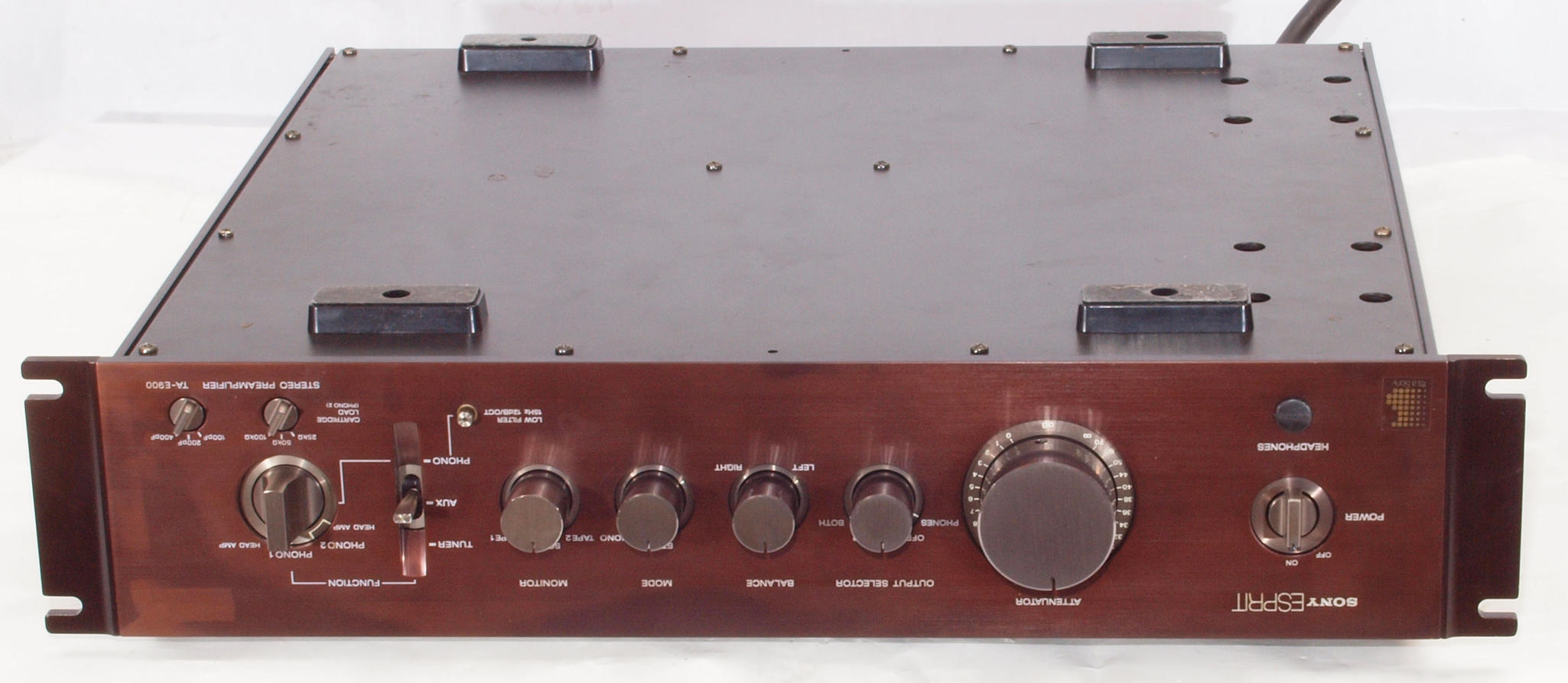

Ａ３１．　点検中　下前から見る。

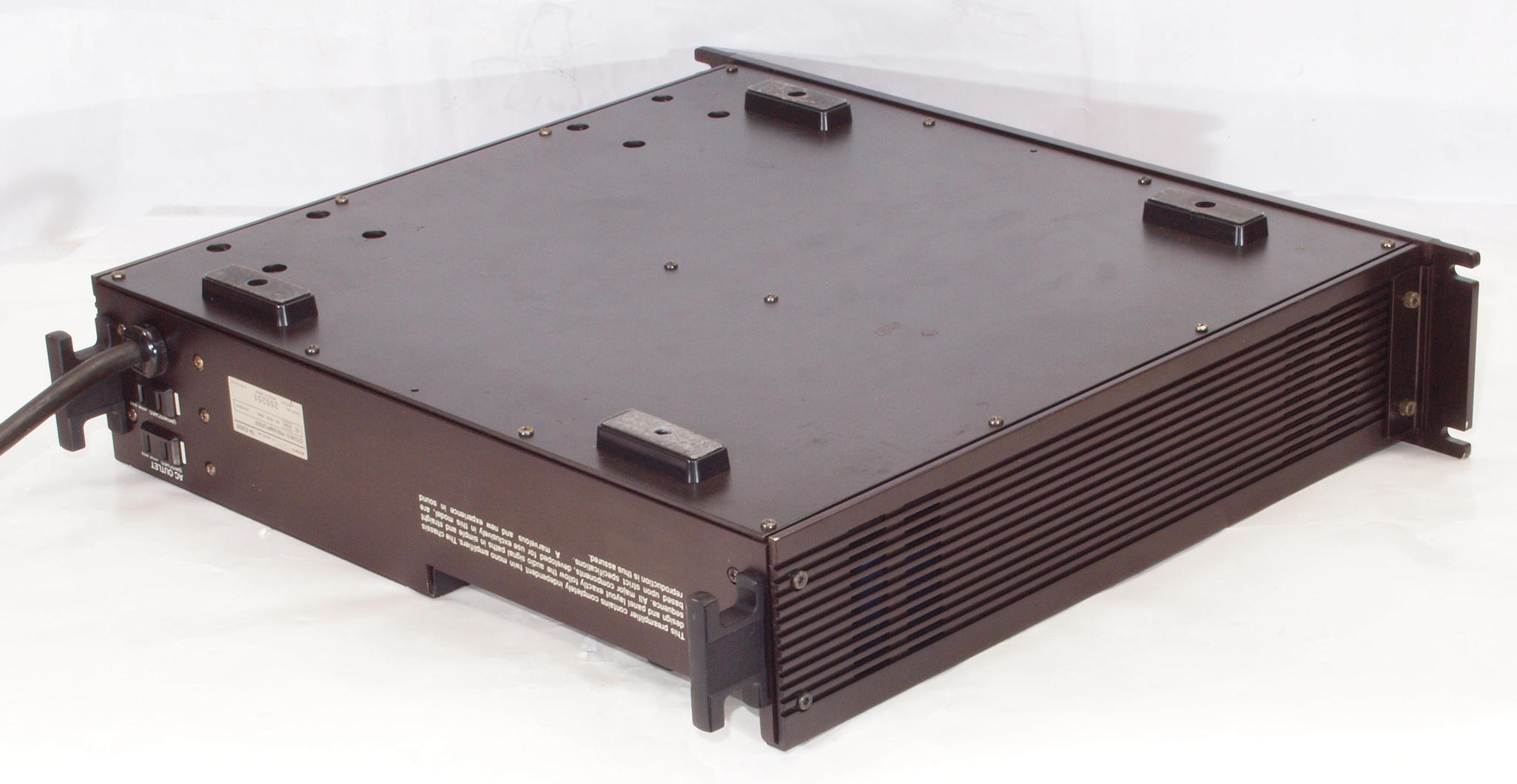

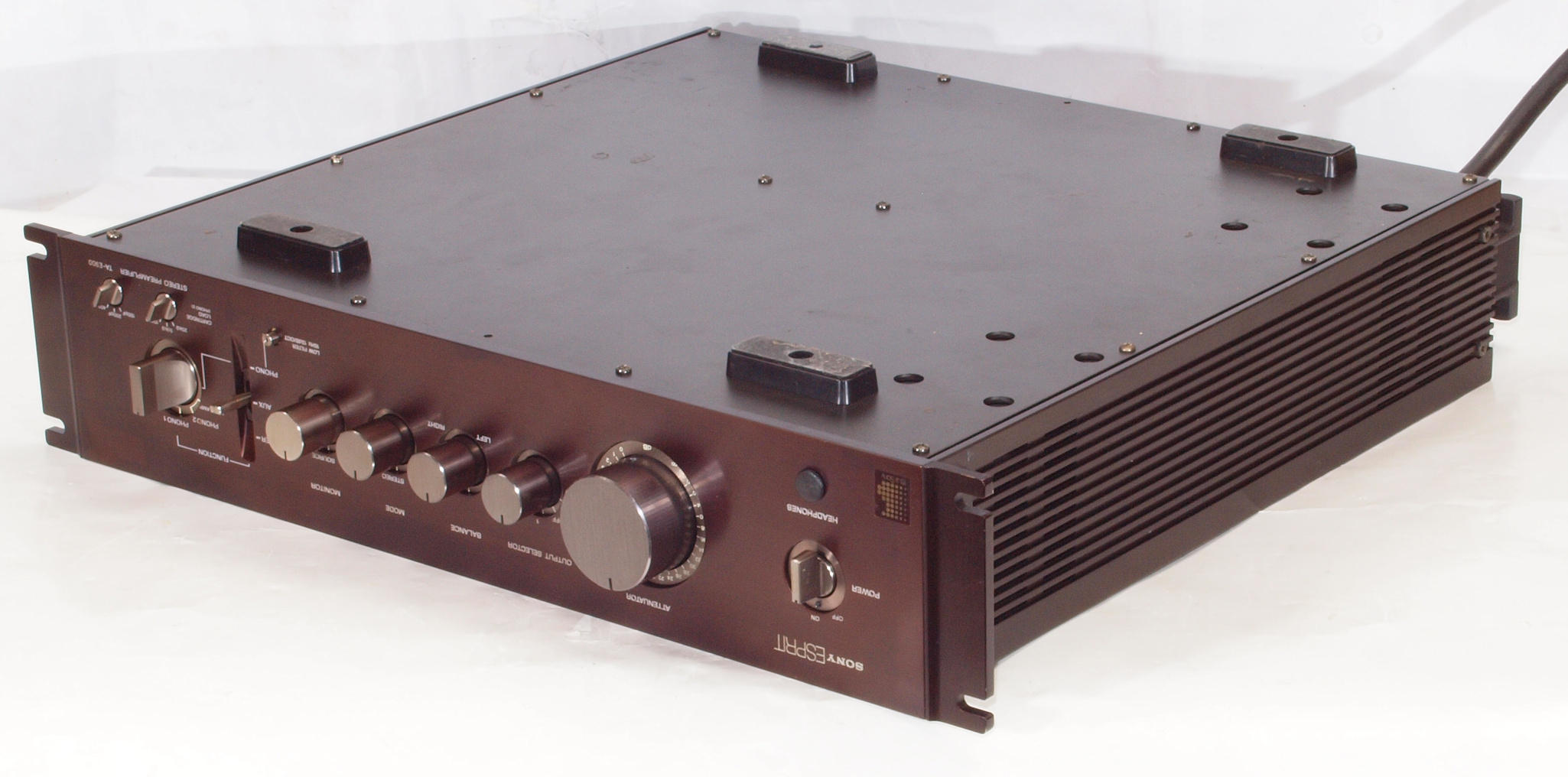

Ａ３２．　点検中　下前左から見る。

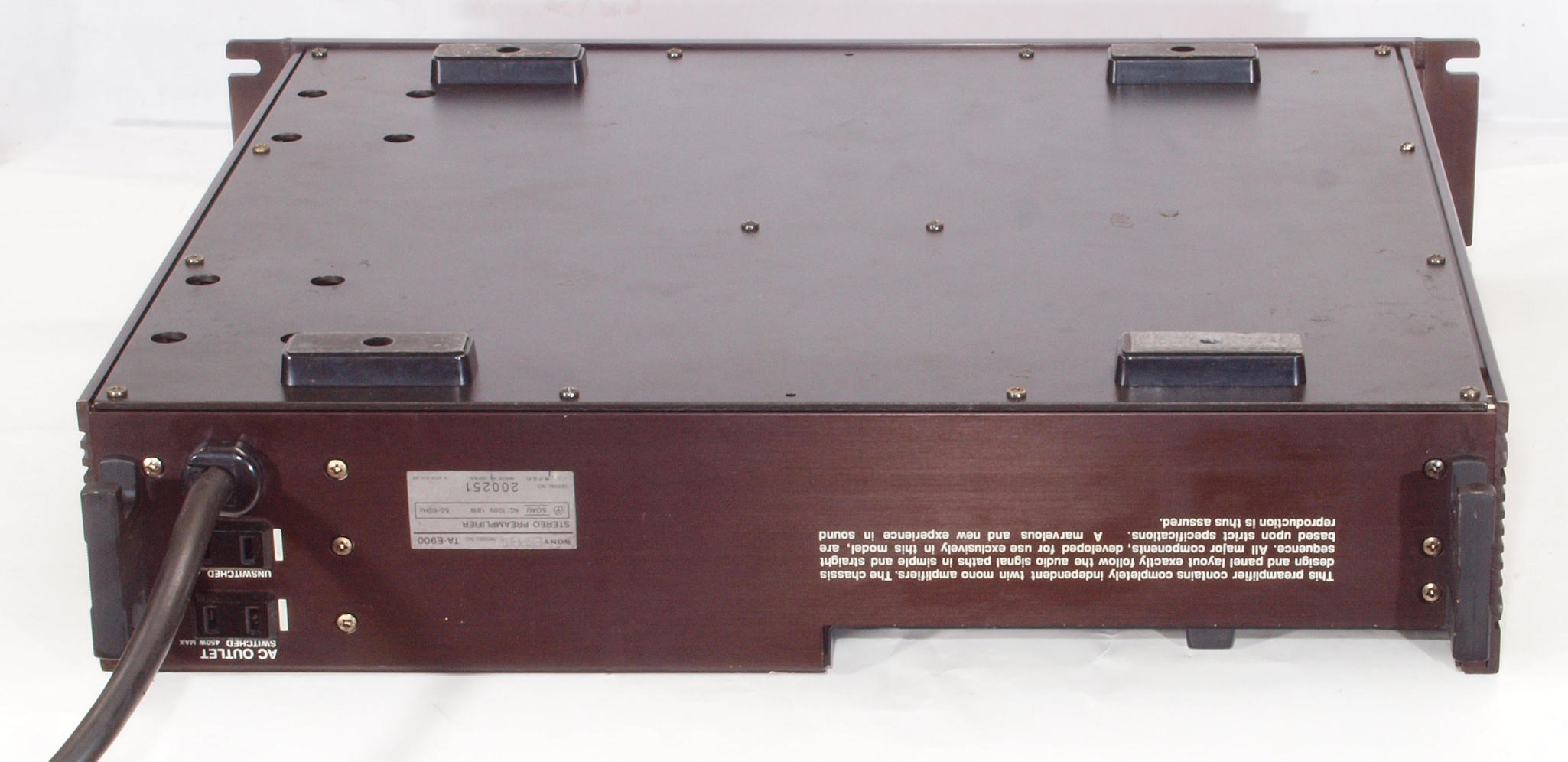

Ａ３３．　点検中　下後から見る。

Ａ３４．　点検中　下後右から見る。

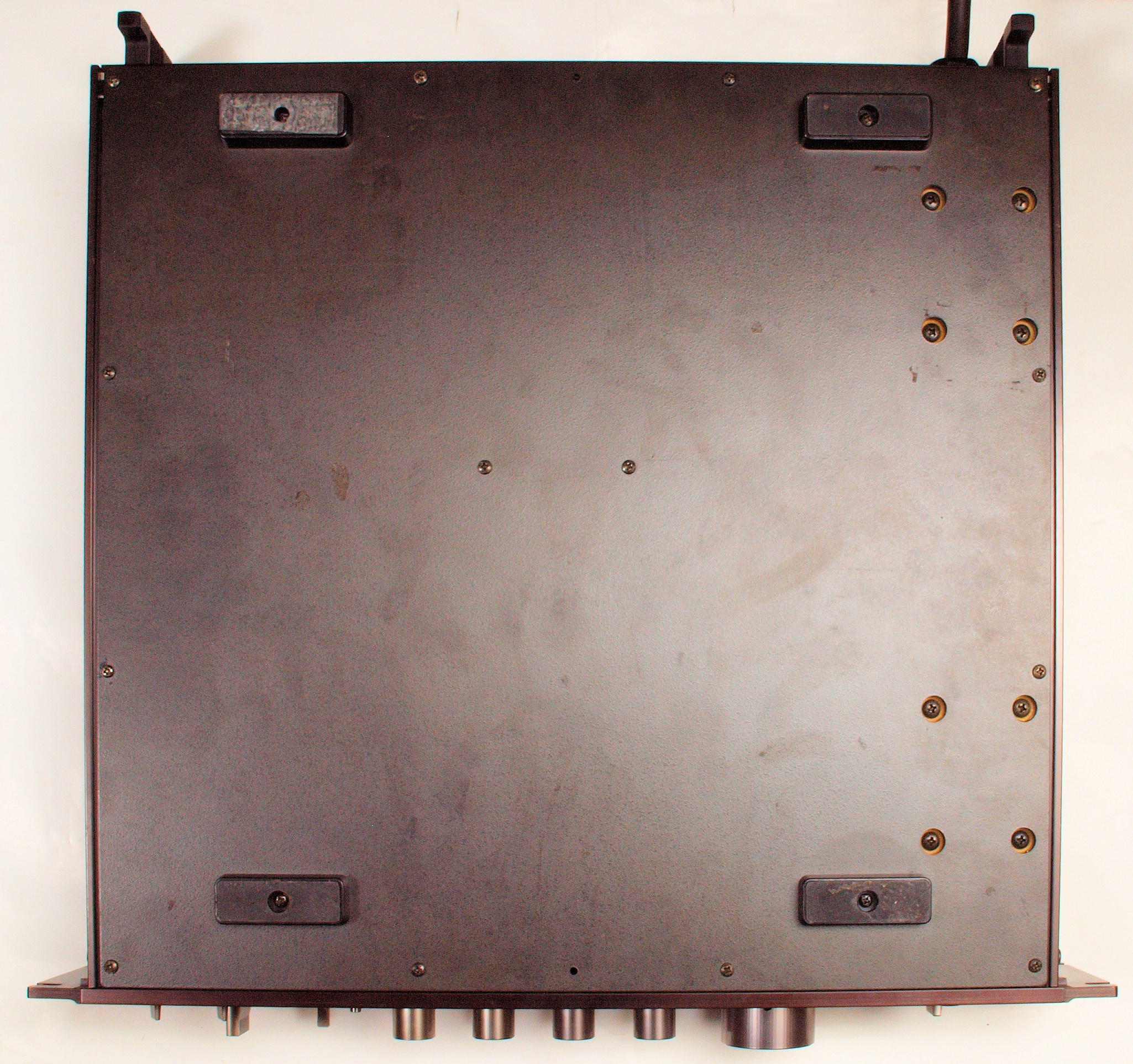

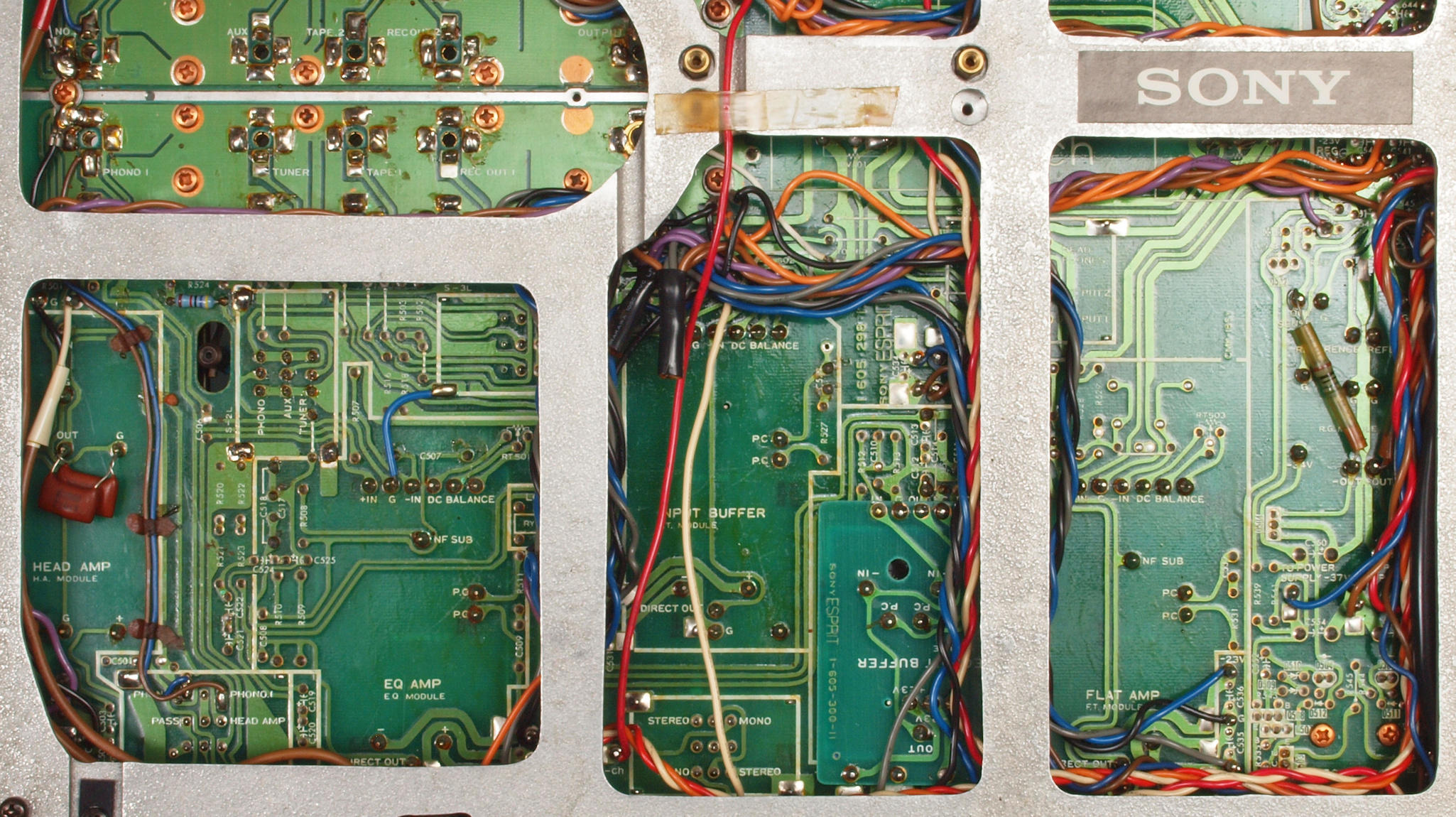

Ａ４１．　点検中　下から見る。

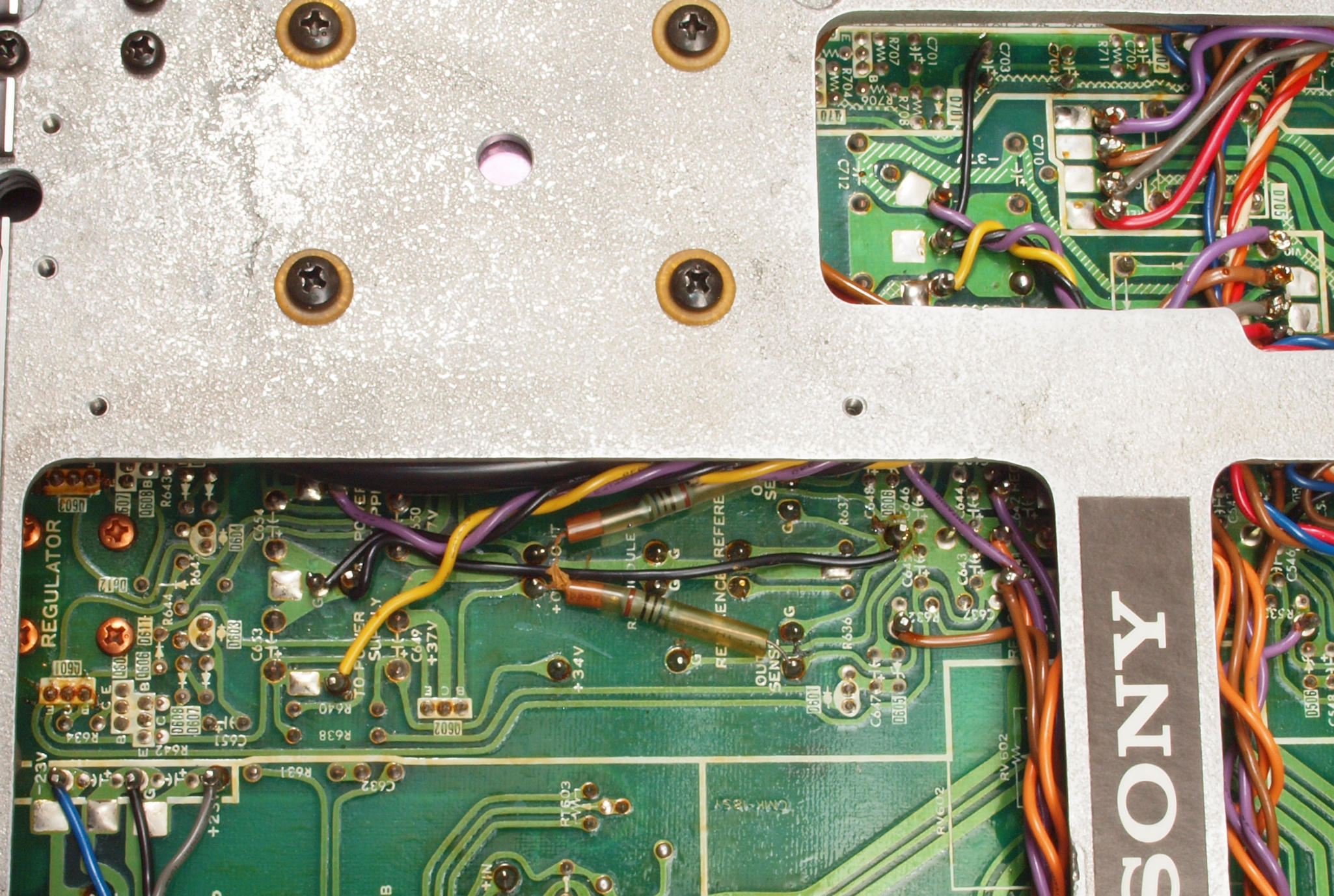

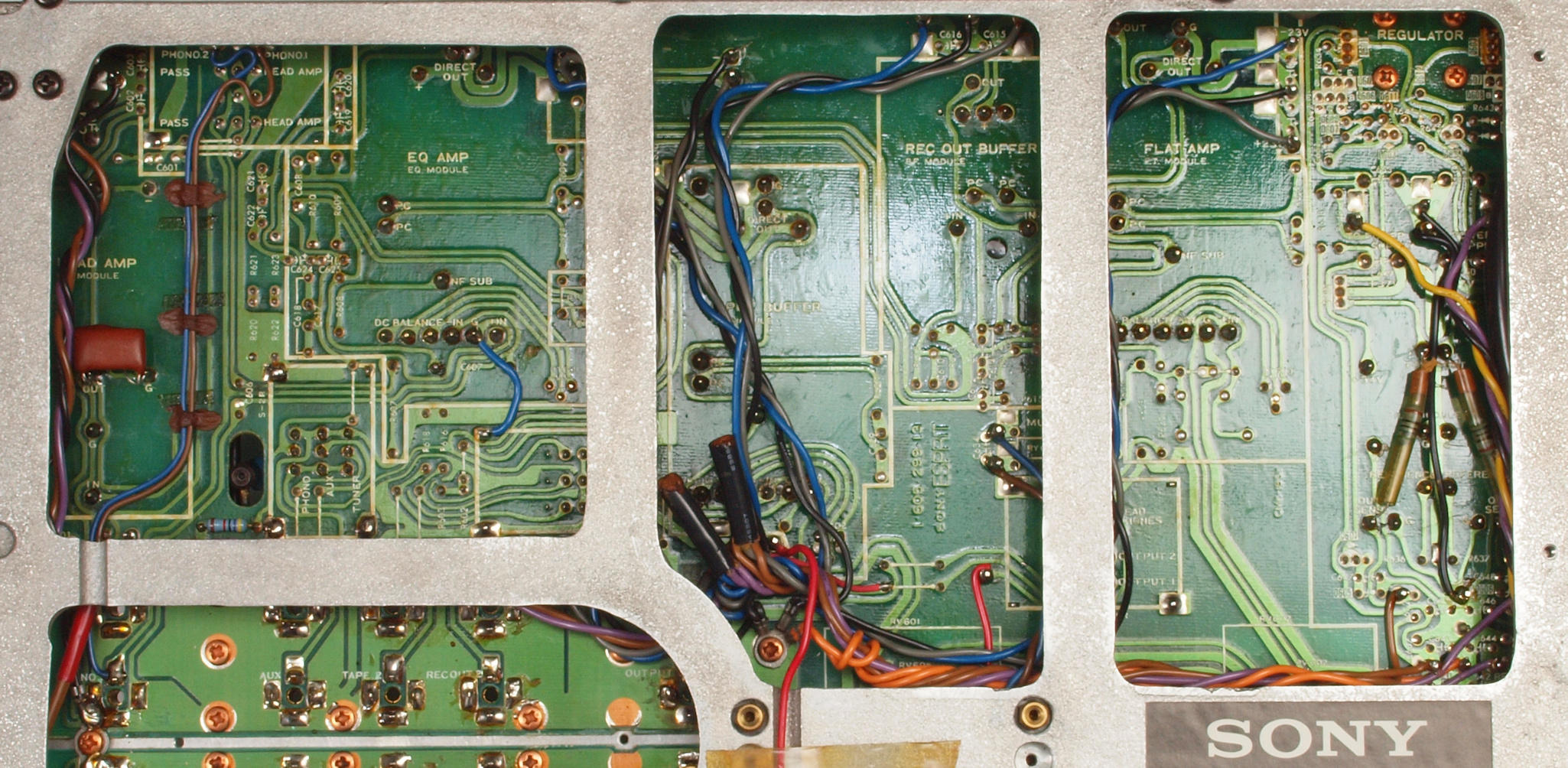

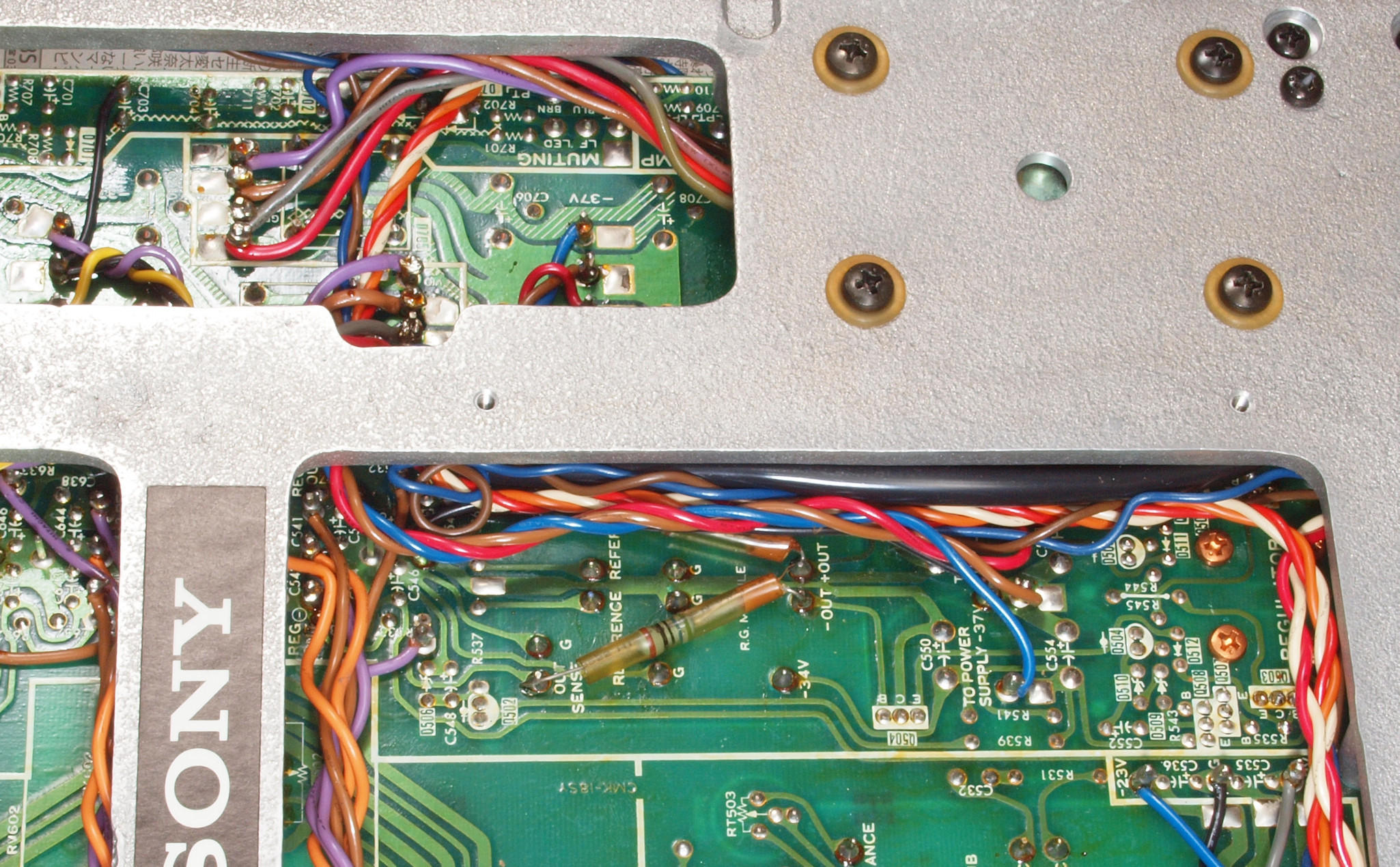

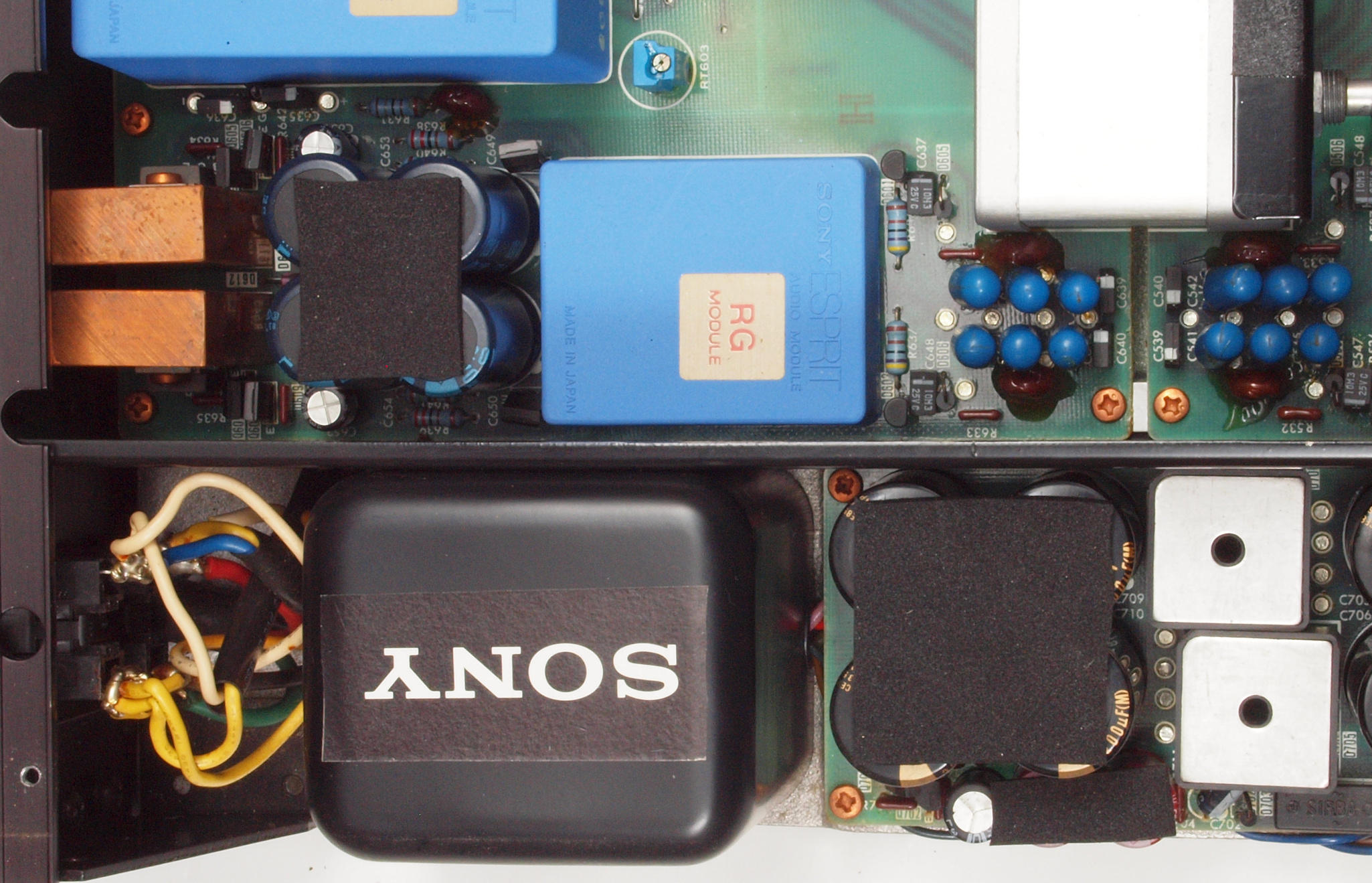

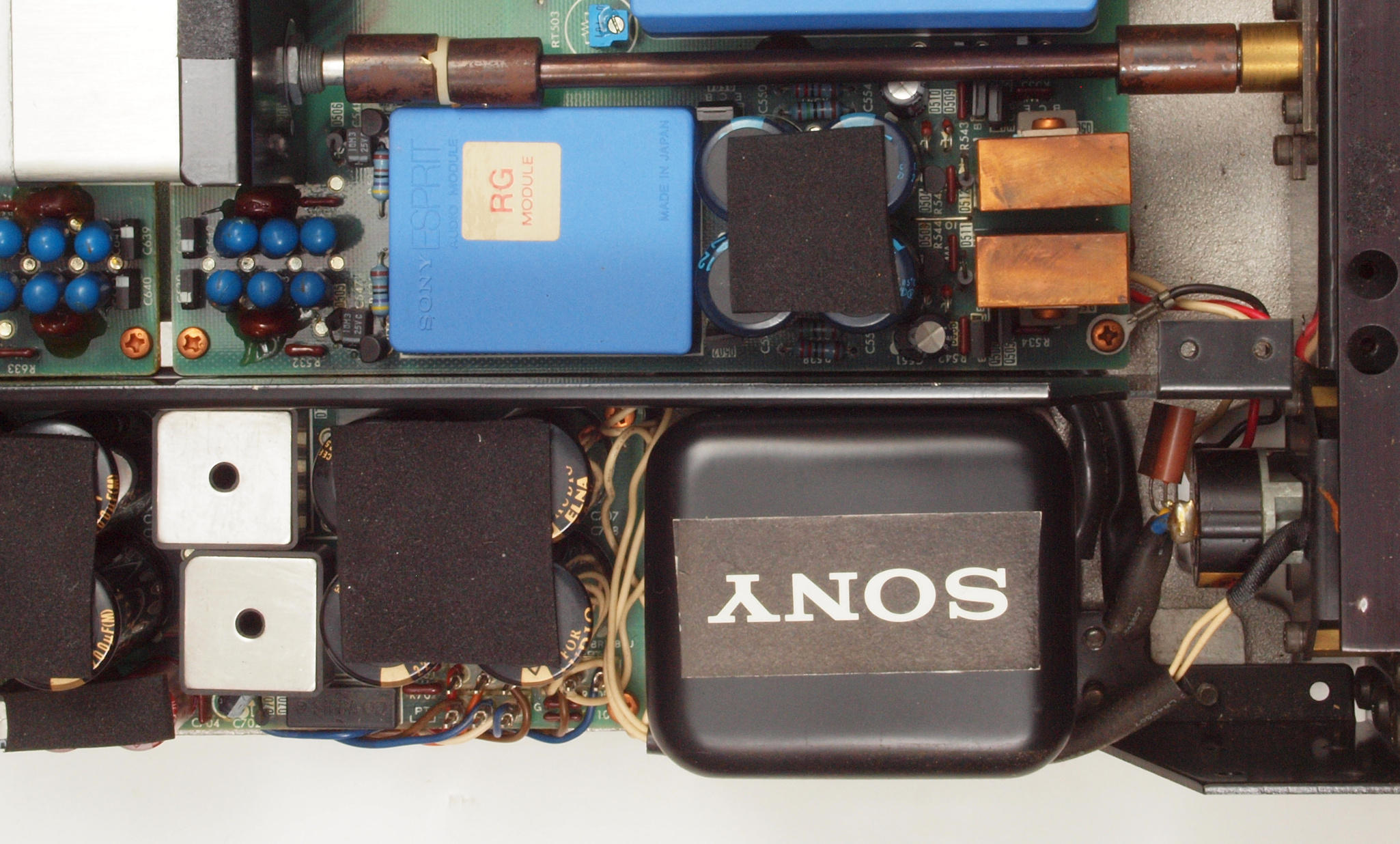

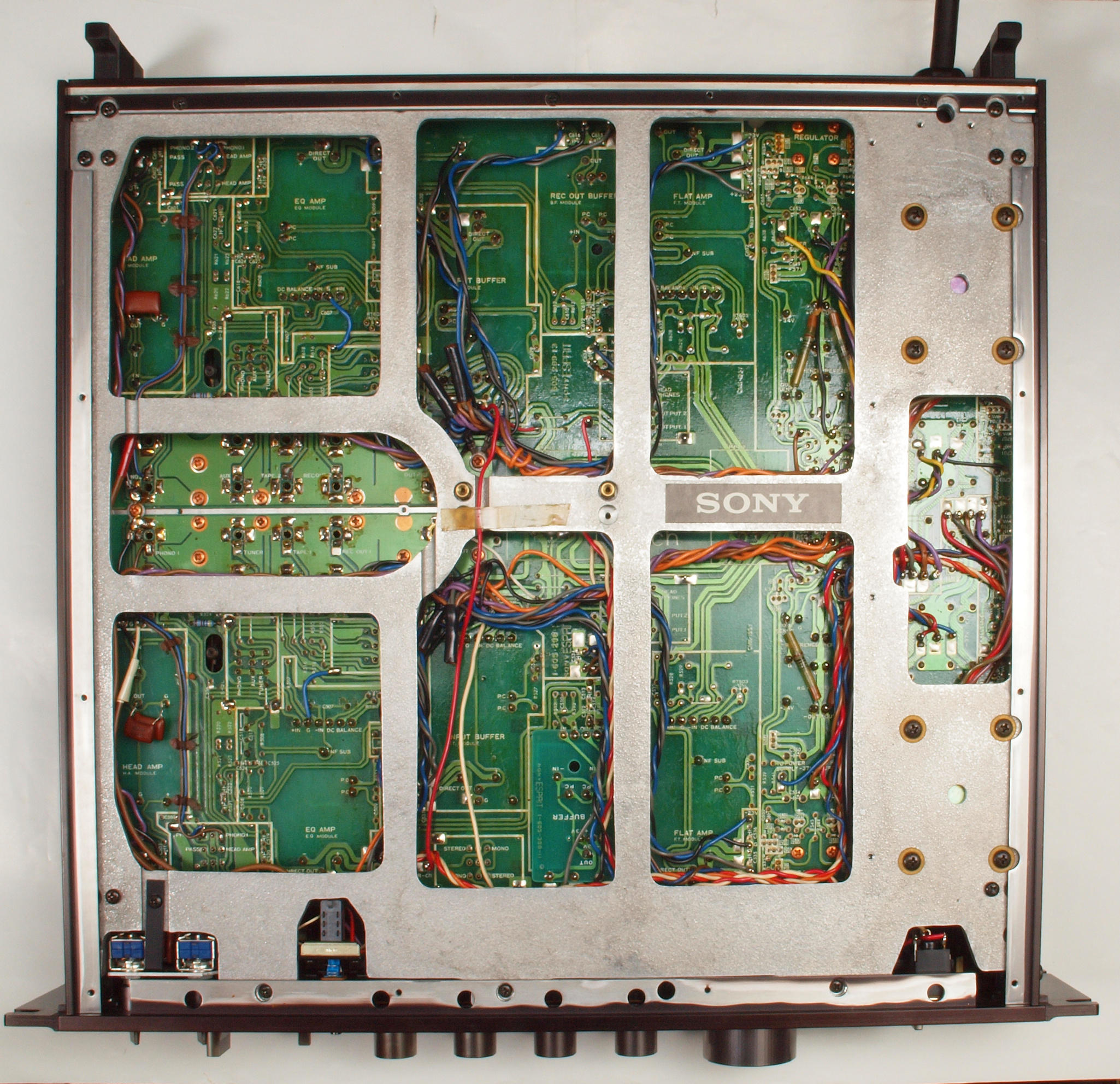

Ａ４２．　点検中　下蓋を取り、下から見る。

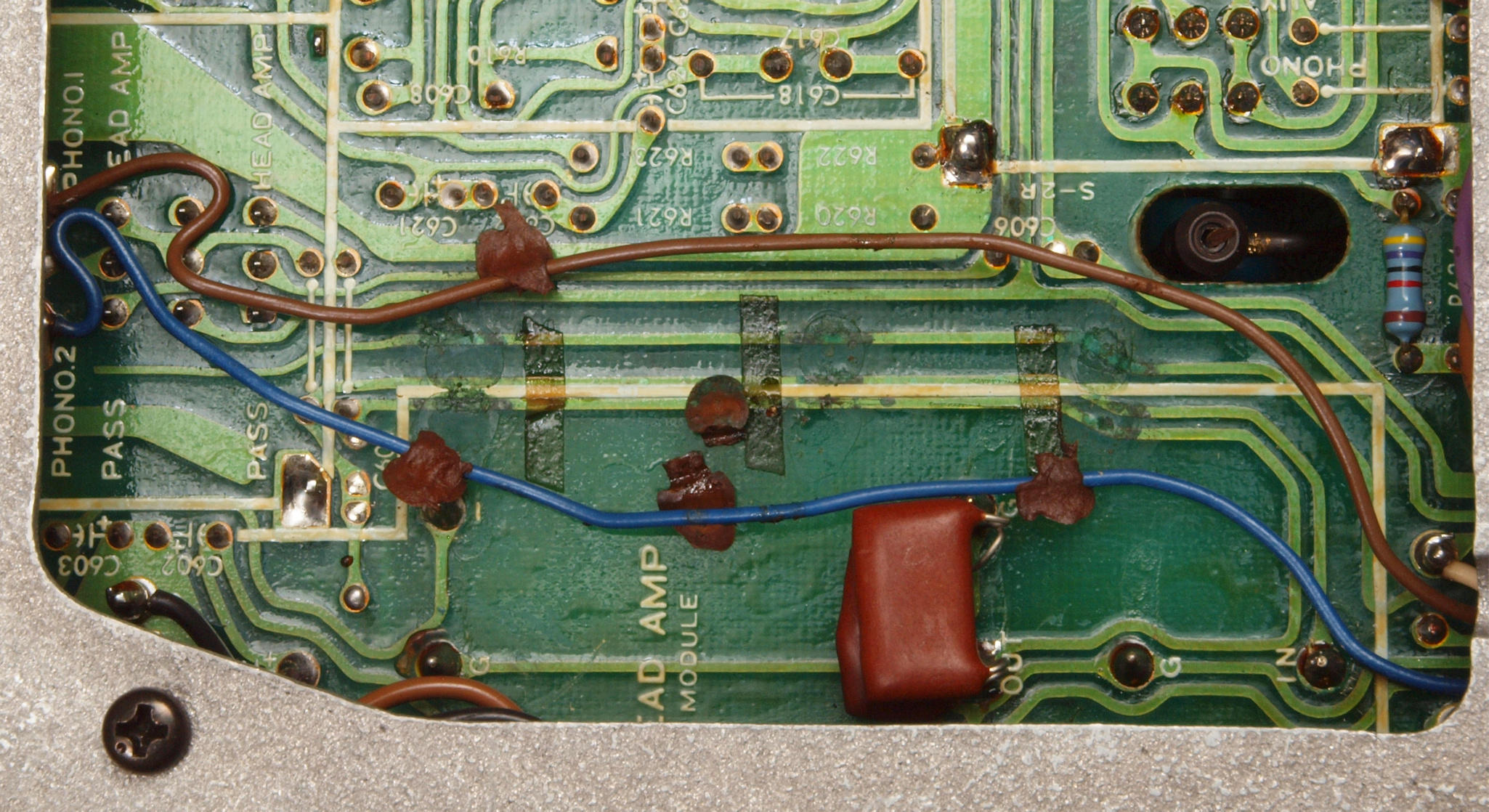

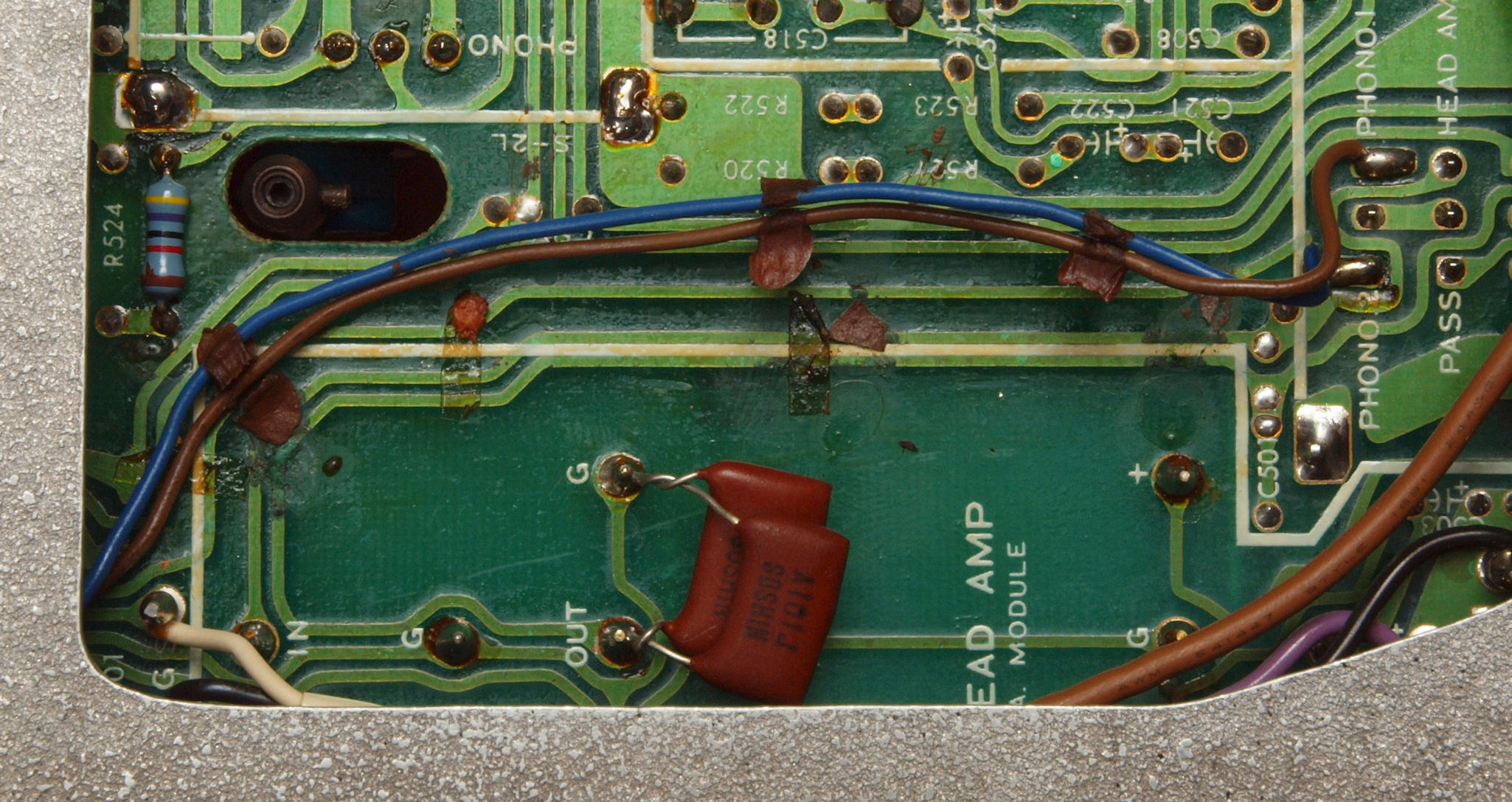

Ａ４３．　点検中　Ｒ側ＭＣ−ＡＭＰ基板裏配線。配線を固定した接着剤が基板銅箔を侵した。

Ａ４４．　点検中　Ｌ側ＭＣ−ＡＭＰ基板裏配線。配線を固定した接着剤が基板銅箔を侵した。

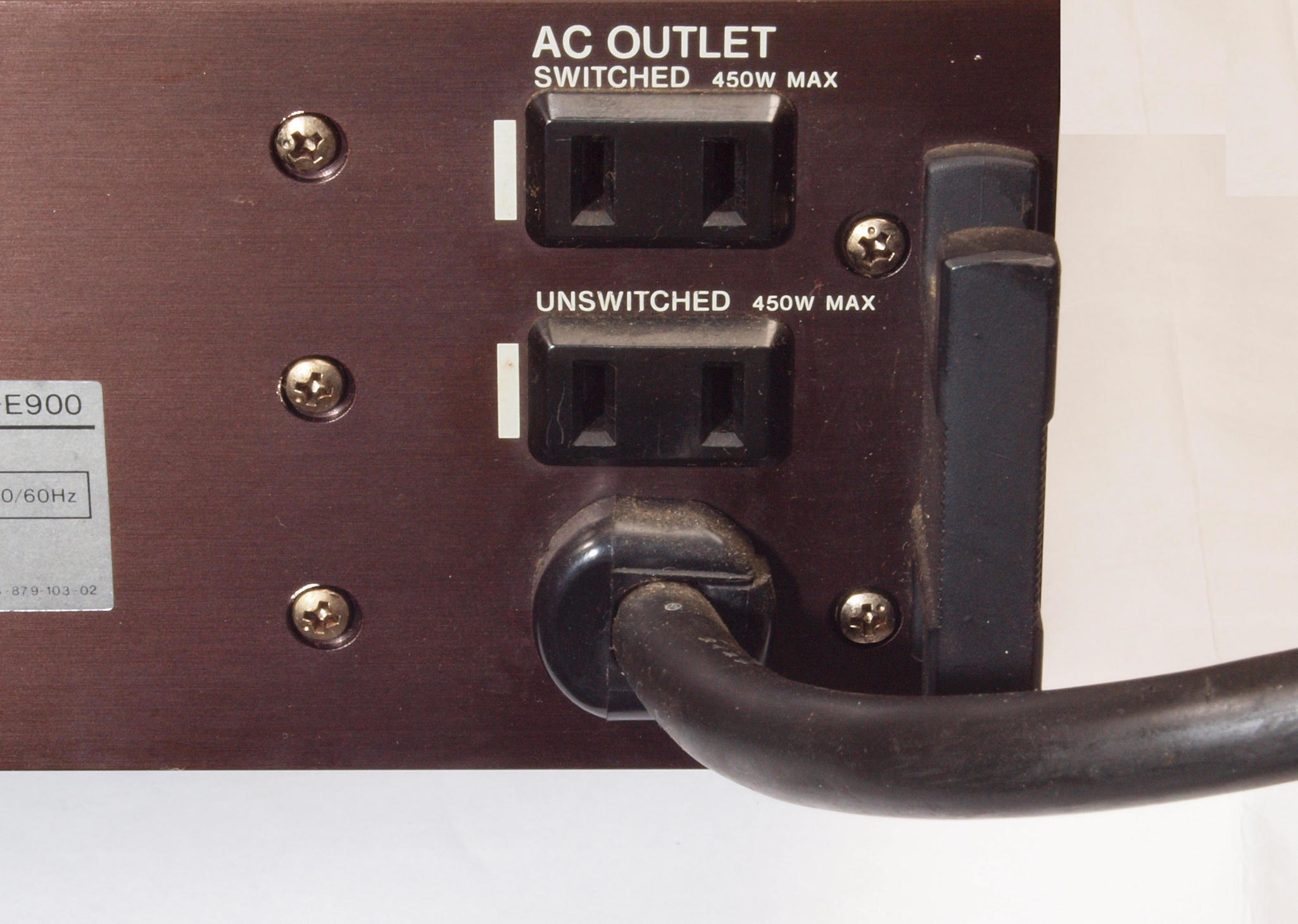

Ａ５１．　点検中　電源コード取り付け部。

Ａ５２．　点検中　電源コード取り付け部、　この位置に３Pインレット取り付け可能。

Ａ６１．　点検中　この基板は見た目より熱容量が大きく（銅箔が厚い）、又狭いので、下記の３種のコテが必要。

Ａ７１．　点検中　入出力ＲＣＡ端子のカバーはプラスチック製。

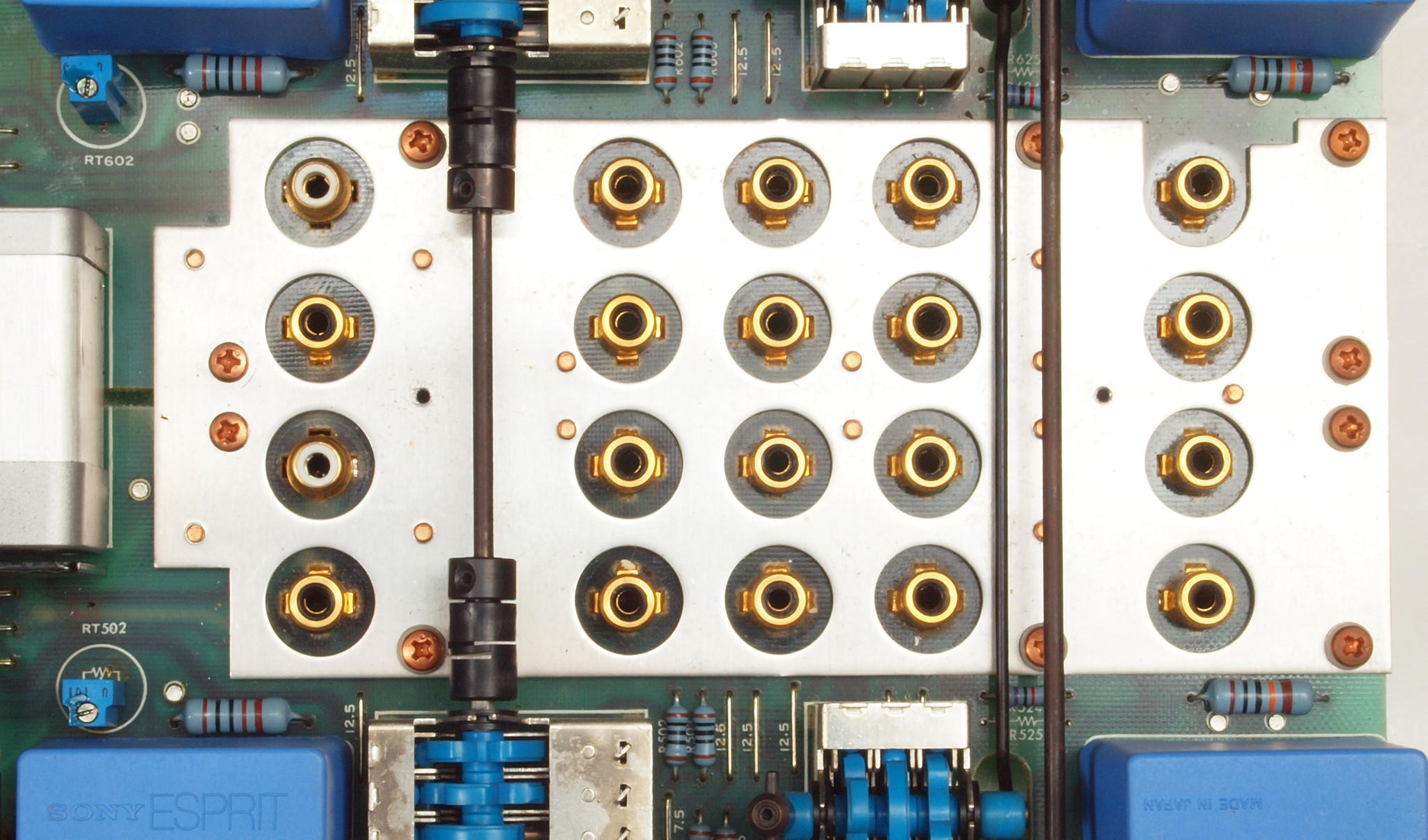

Ａ７２．　点検中　入出力ＲＣＡ端子郡は基板に直付けされている。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板。

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板。　リレー２個、電解コンデンサ−７個、半固定ＶＲ３個交換。

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏。

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　全ての半田をやり修す。

Ｃ１５．　完成Ｒ側ＡＭＰ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板。

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板　リレー２個、電解コンデンサ−７個、半固定ＶＲ３個交換。

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板。

Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏 　全ての半田をやり修す。

Ｃ２５．　完成Ｌ側ＡＭＰ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ３１．　修理前　Ｒ側電源基板。

Ｃ３２．　修理後　Ｒ側電源基板　電解コンデンサ−個交換。

Ｃ３３．　修理前　Ｒ側電源基板裏。

Ｃ３４．　修理（半田補正）後　Ｒ側電源基板裏、 　全ての半田をやり修す。

Ｃ３６．　完成Ｒ側電源基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ４１．　修理前　Ｌ側電源基板。

Ｃ４２．　修理後　Ｌ側電源基板　電解コンデンサ−個交換。

Ｃ４３．　修理前　Ｌ側電源基板裏。

Ｃ４４．　修理（半田補正）後　Ｌ側電源基板裏、 　全ての半田をやり修す。

Ｃ４６．　完成Ｌ側電源基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ５１．　修理前　Ｒ側ＭＣ−ＡＭＰ基板裏配線。配線を固定した接着剤が基板銅箔を侵した。

Ｃ５２．　修理後　Ｒ側電源基板裏配線、 銀メッキ銅線で補強。

Ｃ５３．　完成Ｒ側電源基板裏配線、　洗浄後防湿材（コート液）を塗る。

Ｃ６１．　修理前　Ｌ側ＭＣ−ＡＭＰ基板裏配線。配線を固定した接着剤が基板銅箔を侵した。

Ｃ６２．　修理後　Ｌ側電源基板裏配線、 銀メッキ銅線で補強。

Ｃ６３．　完成Ｌ側電源基板裏配線、　洗浄後防湿材（コート液）を塗る。

Ｃ７１．　修理前　修理前　電源コード取付部。

Ｃ７２．　修理中　３Pインレット取付穴加工中。

Ｃ７３．　修理後　電源コードを３Pインレットに交換。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ７４．　修理後　３Pインレット裏配線。　アースはしっかりと取る。

Ｃ９１．　修理前　入出力ＲＣＡ端子郡。

C９１．　交換部品。

C９２．　交換部品、ブロック電解コンデンサー。　左＝付いていた２２００μ/５０Ｖ、右＝交換する６８００μ/５０Ｖ。

ＣＡ１．　修理前　上から。

ＣＡ２．　修理後　上から。

ＣＡ３．　修理前　下から。

ＣＡ４．　修理後　下から。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４０２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４０４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４０２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３９１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４０６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４００％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３８８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４０７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３９５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４３２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４２８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ　１００ｋＨｚ入力、Ｒ側出力電圧＝１．８Ｖ、　０．００７１２％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．８Ｖ、　０．００７０２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５９４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５８８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６４７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６３８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６０９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６５８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６５７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４４１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５０９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５３７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７２６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００７４４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７３２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６３８％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００６３３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５９２％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６３８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７１２％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００７５８％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５０７％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７２１％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００７１９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８５４％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８８１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で２Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＭ入力　入力電圧＝１．５ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（MＣ入力）＝ＰＨＯＮＯ−１（(Head amp　ON）。 　　　　　　　ＭＣ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｅ９００　の仕様（マニアル・カタログより）

型式 DCプリアンプ　ＴＡ−Ｅ９００ 回路方式 ヘッドアンプ＝カスコード接続ベース接地コンプリメンタリープッシュプルアンプ イコライザーアンプ、インプットバッファアンプ、フラットアンプ＝ 初段＝カスコードブートストラップ差動アンプ 2段目＝カスコード接続差動アンプ、 カスコード接続カレントミラー負荷 出力段＝ダーリントン接続エミッタホロワ、 シングルエンドプッシュプル出力 　　　　　(イコライザーはNF型) 電源部＝左右独立2段差動検出アンプによる定電圧電源 入力感度/インピーダンス Phono1＝2.5mV/50kΩ/100pH Phono1(Head amp 40Ω)＝0.2mV/4Ω Phono1(Head amp 4Ω)＝0.035mV/4Ω Phono2＝2.5mV/25kΩ、50kΩ、100kΩ/100pF、200pF、400pF Phono2(Head amp 40Ω)＝0.2mV/4Ω Phono2(Head amp 4Ω)＝0.035mV/4Ω Tuner、Aux、Tape1、2＝150mV/50kΩ 最大許容入力(1kHz) Phono1＝180mV Phono1(Head amp 40Ω)＝15mV Phono1(Head amp 4Ω)＝2.5mV Phono2＝180mV Phono2(Head amp 40Ω)＝15mV Phono2(Head amp 4Ω)＝2.5mV Tuner、Aux、Tape1、2＝12V S/N(IHF-Aネットワーク) Phono1＝84dB Phono1(Head amp 40Ω)＝72dB(入力換算雑音 -158dB/V) Phono1(Head amp 4Ω)＝65dB(入力換算雑音 -158dB/V) Phono2＝84dB Phono2(Head amp 40Ω)＝72dB(入力換算雑音 -158dB/V) Phono2(Head amp 4Ω)＝65dB(入力換算雑音 -158dB/V) Tuner、Aux、Tape1、2＝102dB 出力レベル/インピーダンス Rec out1、2＝150mV(最大12V)/100Ω Output1、2＝1.5V(最大12V)/100Ω 高調波歪率 0.005%以下(8V出力時) 混変調歪率 0.005%以下(8V出力時、60Hz＝7kHz＝4＝1) 周波数特性 Phono1、2＝RIAAカーブ ±0.2dB Tuner、Aux、Tape1、2＝DC〜300kHz +0 -1dB フィルター(Phono入力) Low＝12dB/oct(カットオフ周波数15Hz) 残留ノイズ 12μV(IHF-Aネットワーク) 補助電源コンセント Switched＝1系統、最大450W Unswitched＝1系統、最大450W 電源 AC100V、50Hz/60Hz 消費電力 18W 外形寸法 幅480x高さ105x奥行455mm 重量 13kg ラックマウント JIS標準ラック(取り付けピッチ50mm)で可能 付属品 ショートプラグx2 防塵キャップx18 価格 ￥600,000(1981年発売)
